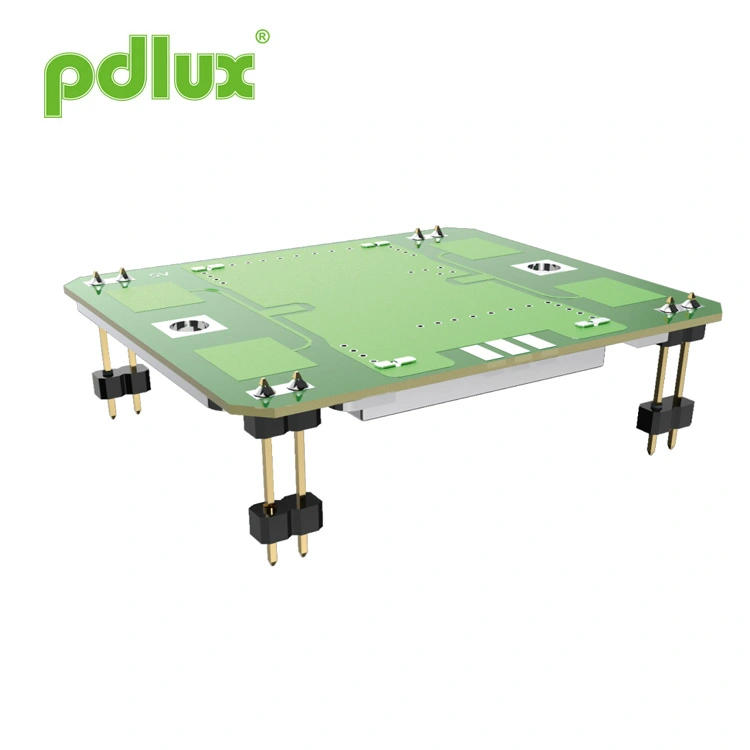

10,587 GHz sikkerhetsmikrobølgeradarsensormodul
Pdlux er en dedikert leverandør av 10.587GHz sikkerhetsmikrobølgeradarsensormodul som opererer i X-båndet (10.525-10.687GHz, frekvens kan tilpasses per region). Den har en patch-antenne, DRO, lavt strømforbruk og kompakt størrelse, og gir både vidvinkel- (H-plan) og smalvinklet (E-plan) deteksjon for fleksibel montering. Strømforbruket kan reduseres ytterligere via PWM-modus. RoHS-kompatibel, den er egnet for sikkerhetssystemer, automatiske dører, bevegelsesbelysning, IoT og hastighetssensorer.
Modell:PD-V9H
Send forespørsel
PD-V9H
- Frekvensinnstilling: 10,587GHz ±10M
- Inkludert patchantenne
- DRO: Dielektrisk resonatoroscilato
- Lav likestrømsavløp
- Liten størrelse
- Overholdelse av RoHS
| Punkt | Spesifikasjoner | |
| Frekvensinnstilling | 10,587 GHz ±10M | |
| Betingelse | Ta = +25 C，Vin = +5 VDC | |
| Driftsspenning | +5,0 ± 0,5 VDC | |
| Driftsstrøm | <32 mA type. | |
| Utgangseffekt | 20 mW (13 dBm) E.I.R.P. typ. | |
| Frekvensstabilitet | ±5 MHz maks. (Ta: -30 til +55 C) | |
| Returtap følsomhet | -90 dBc type. | |
| Andre harmoniske utslipp | -40 dBm rekkevidde | |

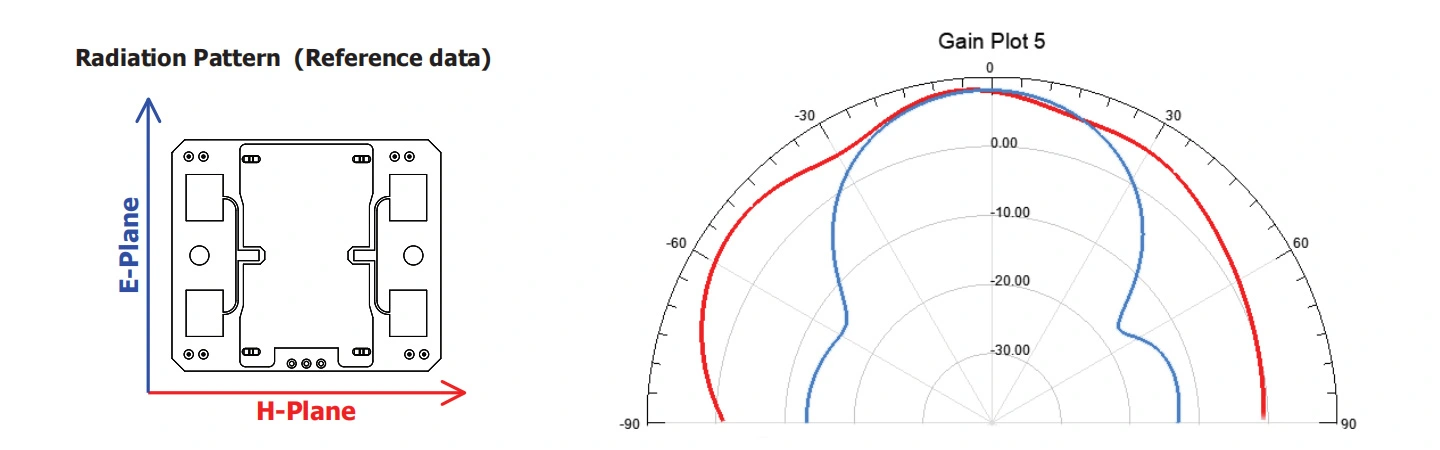

| Antennestrålebredde (-3 dB) | E-fly | 36 grader nom. (Den oretiske fulle vinkelen på 72 grader) |
| H-Plane | 72 grader nom. (Den oretiske fulle vinkelen på 144 grader) | |
| RF-grensesnitt | Patch-antenne | |
| Temperaturområde | -30 til +55 C (Standard bruksomfang), -40 til +80 C (Maksimalt bruksområde) | |
| Forskrift for samsvar | -30 ETS 300 440 | |
PD-V9-seriens lysstyrkesensor opererer i X-båndet. Driftsfrekvensen er i frekvensområdet 10,525GHz til
10,687 GHz. Brukere må foreta kjøp basert på tilpasse i henhold til frekvensbestemmelsene i landet der det er
ligger. For eksempel 10,525GHz, 10,587GHz, 10,687GHz. PD-V9-seriens sensorer er mye brukt i sikkerhet og overvåking
applikasjonsprodukter, automatiske dørsensorer, mobile sensorlys, IoT-sensorer, hastighetssensorer og forskjellige mobile sensorer
produkter.
Sensoren har H-Plane storvinkeldeteksjon og Eplan liten vinkeldeteksjon. Brukere kan fikse sensoren i forskjellige vinkler som
nødvendig under bruk. som om brukere ønsker at arbeidsstrømmen til sensoren skal være så liten som mulig, kan du stille inn strømforsyningsmodus
av sensoren til PWM (duty cycle)-modus, som effektivt kan redusere arbeidsstrømmen.
Når brukere støter på følgende problemer mens de bruker eller direkte erstatter den originale sensoren.
1. Første bruk:
Når du bruker sensoren i PD-V9-serien for første gang og opplever høy følsomhet eller utilstrekkelig følsomhet, bør du
sjekk først forsterkningsinnstillingsstatusen til forsterkerkretsen. Og om beregningsmetoden som brukes av MCU for å behandle signaler
er passende. Generelt sett er det lett å finne en løsning.
2. Mulige problemer som kan oppstå ved direkte utskifting av tidligere brukte sensorer:
Når du direkte erstatter tidligere brukte sensorer, kan det også være problemer med høy følsomhet og lav følsomhet, som kan være
lett løses. Bare å øke forsterkerkretsen eller redusere forsterkningen til forsterkerkretsen er tilstrekkelig. Ikke nødvendig
vurdere signalbehandlingsalgoritmen til MCU.
Hjelp som nybegynnere kan trenge når de bruker:
Hvis du støter på problemer mens du bruker sensorene i PD-V9-serien og trenger hjelp. Du kan kontakte oss via e-post. Generelt kan man få svar.
Produktintroduksjon:
Produktintroduksjonen kan endres og forbedres av PDLUX når som helst når det er nødvendig. Ikke nødvendigvis vil alle bli varslet i tide.
