24GHz Home Security Intrusion Radar Sensor

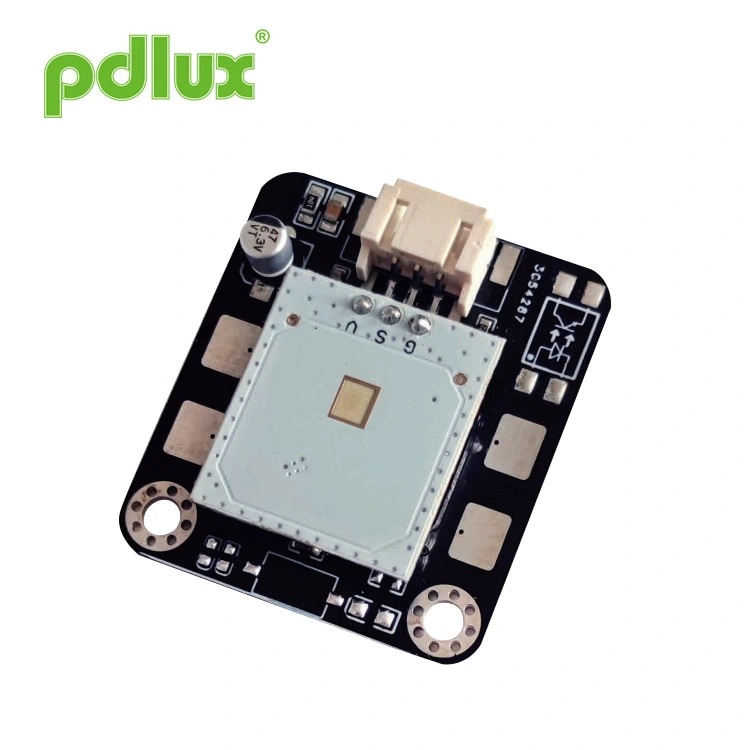

PD-V18-M1 er en applikasjonsmodul som består av en super millimeter bølgesensor og en forsterkerkrets + MCU designet for berøringsfri kontroll. Det kan også kalles en kontrollermodul for bølgeføling på nært hold. Dens søknad scenariene er svært omfattende, du kan kontrollere det elektriske arbeidet eller slå av med en håndbevegelse i forskjellige vinkler av 10-30cm, og du kan til og med generere forskjellige produksjoner med antall svinger. For eksempel: en sving for å åpne den elektriske døren; to svinger for å åpne lyssystemet.

Spesielt etter epidemiens dåp har folk en inderlig motstand mot offentlig kontaktbryter. Det er for dette grunnen til at vi har utviklet et bølgesensorsystem, som også kan brukes på lignende elektriske og elektroniske produkter, slik at du kan ha mer rom for fantasi.

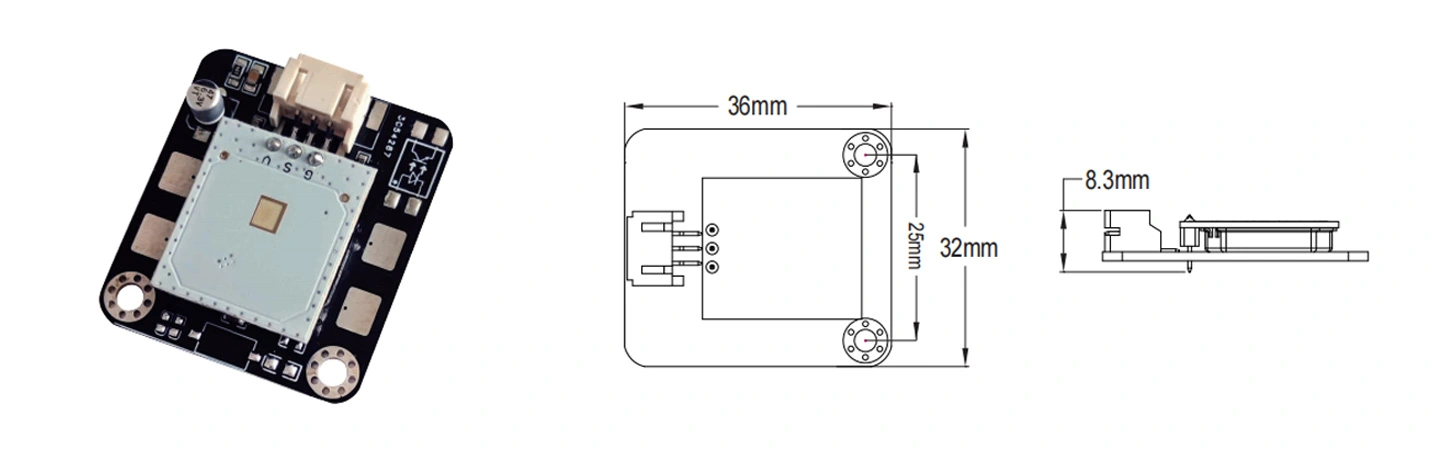

Dette er en applikasjonsmodul spesielt utviklet for berøringsfri kontroll. I begynnelsen av designet har vi fullt ut vurdert bruken av produkter i forskjellige produkter, så vi spesialdesignet millimeterbølge mobilsensoren (24.125GHz) volum til en ultraliten størrelse, og signalforsterkningskretsen og MCU ble planlagt på en PCB, som var kompakt og stabil. Moduler som kan brukes i området 10-30 cm kan styre elektriske apparater med en håndbevegelse. Brukere kan bruke den på forskjellige produkter etter behov. Føleavstanden kan tilpasses etter kundens behov.

1. For å unngå skade på utstyret bør det utvises forsiktighet. ESD-beskyttelsestiltak bør i det hele tatt tas stadier av lagring, håndtering, montering og testing. Ikke berør radarantennen og pinnene til denne modulen, og ikke
berør pinnene med et multimeter for å måle. 2. For PD-V18-M1 installert utendørs, kan detektoren registrere regndråpesignalet når det regner. Det vil si at radardetektoren installert utendørs på en regnværsdag kan oppdage regndråper.

På grunn av millimeterbølgesensoren som brukes, kan metallmaterialet ikke brukes foran sensoren, og ingeniørplast må brukes som materialet til huset. Fordi det er en signalmottaker med liten effekt, har tykkelsen på foringsrøret også en viss grad av forskjell i signaldemping. Før bestilling må brukeren forklare bruksmiljøet og kravene fullt ut, og om nødvendig kan produktene som må installeres leveres til oss, og vi kan skreddersy dem.
Effekten av dette produktet vil variere litt når det brukes på forskjellige produkter. Brukere kan be om å bestille en versjon med sensitivitetstrimming, og spesielle krav kan forklares på forhånd med PDLUX. Ulike sensorer og programvarealgoritmer kan velges i henhold til brukerens ulike krav.

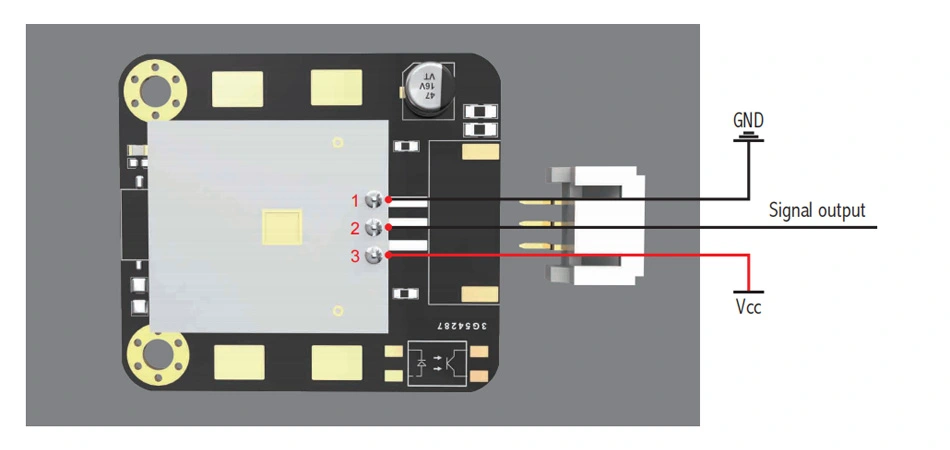

Denne modulen kan operere på en 3V-5V interferensfri likestrømforsyning.

Hva kan skje:I fravær av et bevegelig objekt som beveger seg innenfor deteksjonsområdet, er den testede feiloperasjonen vanligvis forårsaket av en kraftig kilde til interferens. For eksempel forstyrrelser gjennom strømledningen i serie; For eksempel forstyrrelser fra mobiltelefoner; For eksempel den sterke interferensen forårsaket av lysbuen ved sveising av sveisemaskinen. Vennligst dobbeltsjekk kildene til interferens ovenfor for tilstedeværelse av.
Påminnelsene ovenfor forventes å bli lest nøye og forstått.
