Doppler radarsensor
Doppler radarsensor kan trenge gjennom glass, plast og tre, og dermed kan mikrobølgeovnsensoren installeres inne i skyggen laget av en viss tykkelse på glass, plast eller tre. For eksempel kan applikasjonen i belysninger, bare hvis du kobler til sammenheng som nedenfor, kan du endre de vanlige belysningene til automatisk sensurelle belysninger.

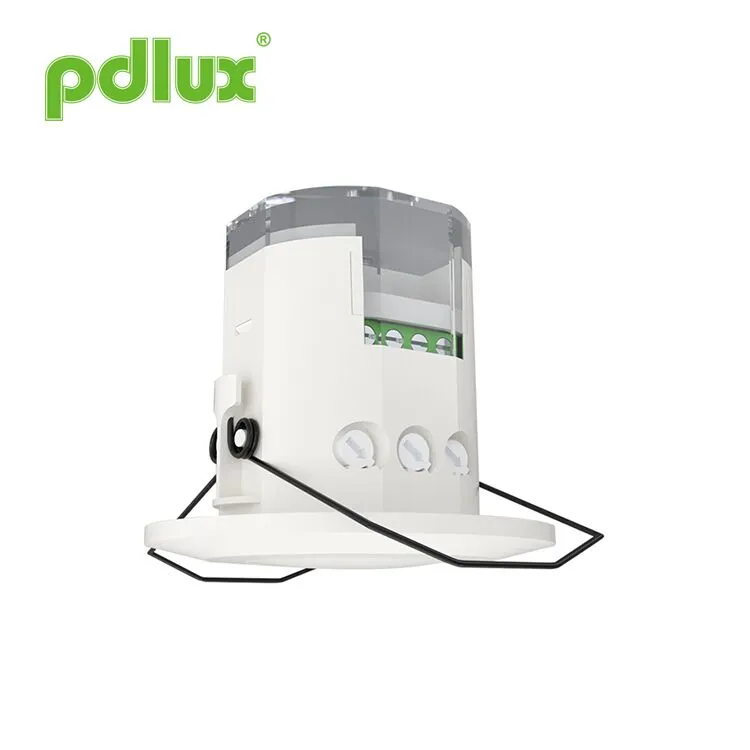

Modell:PD-MV1018A
Send forespørsel
Sammendrag
Dette er en digital mikrobølgeovnsensor med hi-precision hvis deteksjonsområde er 360 ° og arbeidsfrekvensen er 5,8 GHz. Det er basert på Doppler -prinsippet som integrerer emitteringen og mottakelsen. Den vedtar MCU (Micro Control Unit) som øker presisjonen og reduserer feilhastigheten. Det er delikat i utseende og kompakt i struktur. Det kan uavhengig kobles til lastene eller enkelt installeres inne i belysningene med lampeskjerm laget av glass eller plast. Det brukes mye i passasjen, vaskerom, heis, husholdning eller andre offentlige områder for sikkerhetsbeskyttelse eller energisparing. Det gjelder flere tekniske patenter og er det perfekte valget for din intelligente livsstil.
Funksjoner
1. Non-strålingsskade: senderkraften er lavere enn 0,3 MW, noe som ikke skader menneskekroppen.
2.Reliabel og stabil ytelse: Den bruker RC -filtrering og digital filtrering i digital prosessering. Den bruker også Digital Zero Trigger-teknologien, det vil si at den på null punkt vil være automatisk tilkoblet eller automatisk koblet til. Den bruker Tyco High-Power Relay til kontrollutgang, som sikrer dens pålitelige ytelse. Den vedtar strømstyringsbrikke for å garantere sin stabile ytelse i 100-240VAC.
Spesifikasjoner
|
Strømkilde: 100-240VAC Kraftfrekvens: 50/60Hz Rangert belastning: 1600W MAX.TUNGEN (220-240VAC) 400W Max.Fluorescent & LED (220-240VAC) 1000W Max.Tungsten (100-130VAC) 250W Max.Fluorescent & LED (100-130VAC) Overføringskraft: <0,2MW Arbeidstemperatur: -15 ° C ~+70 ° C. |
Beskyttelsesnivå: IP20, klasse II Tidsinnstilling: 8 sek til 12 minutter (justerbar) Deteksjonsvinkel: 360 ° Deteksjonsområde: 2-10m (Radii.) (Justerbar) Light-Ostrol: 2-2000Lux (justerbar) Installasjonssit: Innendørs, takmontering HF -system: 5,8 GHz CW Electric Wave, ISM Band |
Sensorinformasjon
Applikasjoner
Mikrobølgeovn kan trenge gjennom glass, plast og tre, og dermed kan mikrobølgeovnsensoren installeres inne i skyggen laget av en viss tykkelse på glass, plast eller tre. For eksempel kan applikasjonen i belysninger, bare hvis du kobler til sammenheng som nedenfor, kan du endre de vanlige belysningene til automatisk sensurelle belysninger.
Du kan installere en eller flere inne i taket eller gulvet for å kontrollere hele passasjen.
Vennlig påminnelse: Når du installerer to eller flere mikrobølger sammen, må du holde 4 meter fra hverandre, ellers vil forstyrrelsen blant dem føre til feilreaksjon.
Innstilling av måte en: Potentiometer
| Deteksjonsområdeinnstilling (følsomhet) | |
|
Deteksjonsområde er betegnelsen som brukes til å beskrive radiene til den grovt sirkelstøpingen på bakken når den er installert i høyden 2,5 m. For å vri knotten helt mot klokken er det maksimalt med klokken, er det maksimalt med klokken. |
|
Merk: Ovennevnte deteksjonsområde oppnås i tilfelle av en person som er mellom 1,6 m ~ 1,7 m høy med midtre figur og beveger seg med en hastighet på 1,0 ~ 1,5 m/sek. Hvis personens status, figur og bevegelige hastighetsendring, vil deteksjonsområdet også endre seg.
MERKNAD: Når du bruker dette produktet, må du justere følsomheten (deteksjonsområdet) til en passende verdi, men det maksimale for å unngå den unormale reaksjonen forårsaket av enkel deteksjon av feil bevegelse av de blåsebladene og gardinene, små dyr eller forstyrrelse av strømnett og elektrisk utstyr. Alle de ovennevnte vil føre til feilreaksjonen. Når produktet ikke fungerer normalt, kan du prøve å senke følsomheten på riktig måte og deretter teste den. Menneskelig bevegelse vil føre til sensorinduksjonen, så når du under funksjonstestingen, kan du forlate induksjonsregionen og ikke gjøre bevegelse for å forhindre sensoren kontinuerlig arbeid.
Vennlig påminnelse: Når du installerer to eller flere mikrobølger sammen, må du holde 4 meter fra hverandre, ellers vil forstyrrelsen blant dem føre til feilreaksjon.
|
|
| Tidsinnstilling | |
|
Det kan defineres fra 8 sekunder (sving helt mot klokken) til 12 minutter (sving helt med klokken). Enhver bevegelse som er oppdaget før denne tiden går, vil starte tidtakeren på nytt. Det ble anbefalt å velge den korteste tiden for å justere deteksjonsområdet og for å utføre gangprøven. |
|
Merk: Når lyset blir automatisk av, vil det ta 1 sekund før sensoren er klar til å oppdage en annen bevegelse, det vil si bare signal oppdaget 1 sekunder senere kan lyset være automatisk. Det er hovedsakelig for justering av forsinkelsestiden fra det øyeblikket signalet som er oppdaget og lys automatisk-på til den lette auto-off. Du kan definere forsinkelsestiden til ditt praktiske behov. Men du vil bedre senke forsinkelsestiden for energisparing, siden mikrobølgeovnsensoren har funksjonen til kontinuerlig sensing, det vil si at enhver bevegelse oppdaget før forsinkelsestiden vil starte tidtakeren på nytt og lyset bare vil holde på hvis det er menneske i deteksjonsområdet.
|
|
| Lys-kontrollinnstilling | |
|
Det kan defineres i området 2 ~ 2000 lux. For å vri knotten helt mot klokken er omtrent 2 lux, er helt med klokken omtrent 2000 lux. Når justering av deteksjonssonen og utfører gangtesten i dagslys, bør du snu knotten helt med klokken. |
| Merk: Ikke juster de tre funksjonelle knottene til overflødig. Det er fordi de tre funksjonelle knottene var koblet til komponentene direkte, det er en liten stopper i hver av de tre komponentene, når du justerer knottene fra start til slutt, vil den overdreven svingen skade stopperen ， og føre til 360 ° non-stop sving. Justeringsgrensen er 270 °, vær så snill å ta hensyn til dette. | |
Installasjon
Slå av strømmen.
Sett gjengede rør i strømledningen og kontrolllinjen.
Koble strømmen og belastningen med sensoren i henhold til tilkoblingslinjediagrammet.
Vri knottene til de ideelle forholdene
(Definer innstillingene på grunn av den ovennevnte måten en del nevnt.).
1 、 Å bli installert på gyngeobjektet vil føre til feilreaksjon.
2 、 Det rystet gardinen blåst av vind vil føre til feilreaksjon. Velg det passende stedet du vil installere.
3 、 Å bli installert der trafikken er opptatt vil føre til feilreaksjon.
4 、 Sparks produsert av noe utstyr i nærheten vil føre til feilreaksjon.
Feil og løsningen
| Feil | Feil årsak | Løsning |
| Lasten klarer ikke å fungere. | Lysoppdannelse settes feil. | Juster innstillingen for belastningen. |
| Belastningen er ødelagt. | Endre belastningen. | |
| Kraften er av. | Slå på strømmen. | |
| Lasten fungerer hele tiden. | Det er et kontinuerlig signal i deteksjonsområdet. | Kontroller innstillingene til deteksjonsområdet. |
| Lasten fungerer når det ikke blir oppdaget noe bevegelsessignal. | Lampen er ikke installert godt, slik at sensoren ikke klarer å oppdage pålitelige signaler. | Gjenpå installasjonsstedet på nytt. |
| Bevegelsessignal oppdages av sensoren (bevegelse bak veggen, bevegelsen av små gjenstander osv.) | Kontroller innstillingene til deteksjonsområdet. | |
| Lasten klarer ikke å fungere når det blir oppdaget bevegelsessignal. | Bevegelseshastigheten er for rask, eller det definerte deteksjonsområdet er for lite. | Kontroller innstillingene til deteksjonsområdet. |
● Bekreft med prefessional installasjon.
● For sikkerhetsformål, vennligst kutt av strømmen før installasjons- og fjerningsoperasjoner.
● Eventuelle tap forårsaket av feil drift, produsenten foretar ikke noe svar.
Vi er opptatt av å fremme produktkvaliteten og påliteligheten, men alle elektroniske komponenter har visse sannsynligheter for å bli ineffektive, noe som vil forårsake noen problemer. Når utformingen, har vi lagt merke til overflødige design og vedtatt sikkerhetskvote for å unngå problemer.
Denne instruksjonen, uten vår tillatelse, bør ikke kopieres for andre formål.
