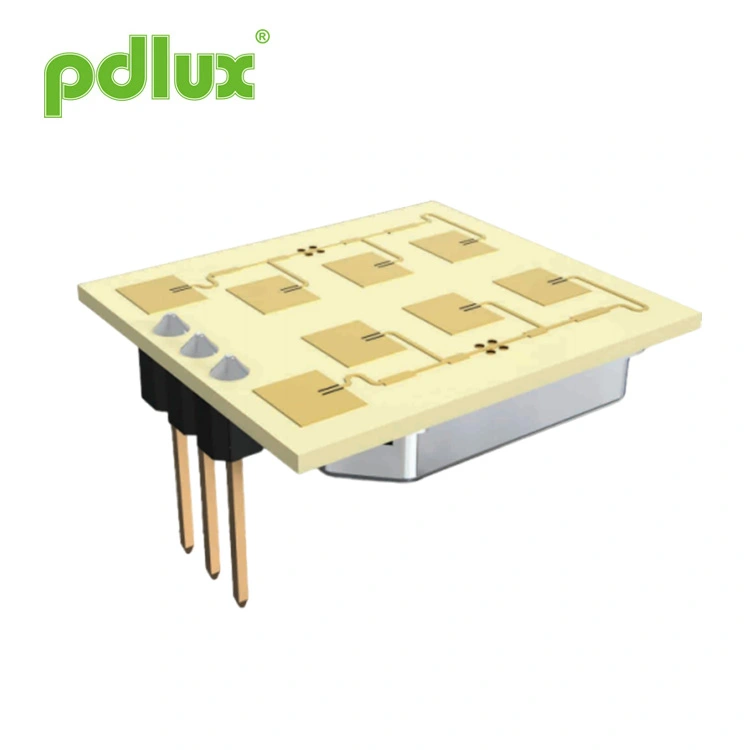

Millimeter-Wave 24GHz sikkerhetsradarmodul
Pdlux leverer kvalitets Millimeter-Wave 24GHz sikkerhetsradarmodul laget i Kina. Det er en K-båndet smalvinklet, høyytelsesbølgesensor designet for berøringsfri håndbølgeaktivering, inntrengerdeteksjon og automatisk dørkontroll. Med en avansert forsterkerkrets og MCU-algoritme støtter den allsidige applikasjonsfunksjoner som håndfrie brytere og inngangssystemer. Sensoren leverer pålitelig, fokusert deteksjon samtidig som den overholder internasjonale standarder, inkludert EN 300440, FCC Part 15.249, RED, RoHS og REACH, og sikrer sikkerhet og miljøansvar for ulike sikkerhets- og automatiseringsbehov.
Modell:PD-V18-A
Send forespørsel
PD-V18-A 24,125 GHz mikrobølgebevegelsessensor
Søknad
Kontaktløs håndbølgesensor
Smal vinkel høy ytelse
Inntrenger oppdager
Kontaktløs håndbølgesensor
Smal vinkel høy ytelse
Inntrenger oppdager
PD-V18-A er en K-bånd (24,125GHz) smalvinklet høyytelsesbølge
sensor. Med algoritmen til forsterkerkretsen og MCU, applikasjon
produkter med ulike funksjoner kan produseres.
For eksempel: den brukes for håndviftende berøringsfri induksjonsautomatikk
dører, håndviftende berøringsfrie induksjonsbrytere og annen applikasjon
produkter.
I henhold til EN 300440-V2.1.1、EN 62479：2010
RED-direktivet - 2014/53/EU
I henhold til FCC del 15.249
I henhold til EN 62321, ROHS-direktivet - 2011/65/EU
I henhold til REACH-direktivet - 1907/2006/EC
RED-direktivet - 2014/53/EU
I henhold til FCC del 15.249
I henhold til EN 62321, ROHS-direktivet - 2011/65/EU
I henhold til REACH-direktivet - 1907/2006/EC

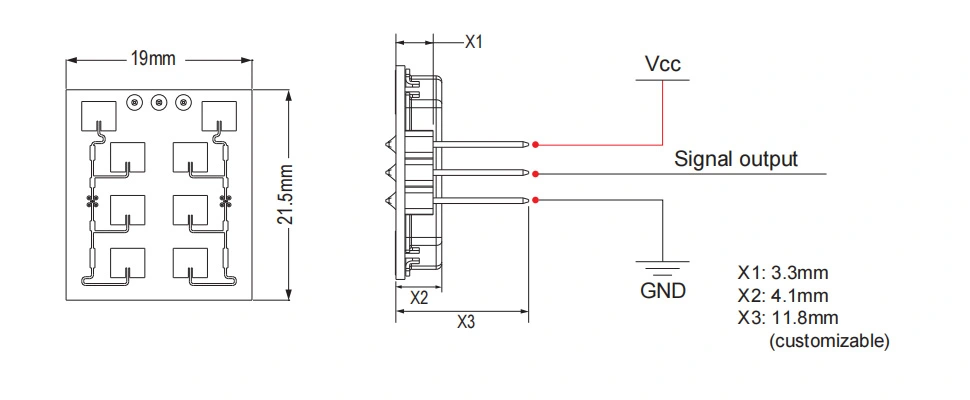

Produktstørrelse
Tekniske parametere
| Parameter | Notater | Min | Typ | Maks | Enheter |
| Forsyningsspenning | Vcc | 3.0 | 5.0 | 5.25 | V |
| Nåværende forbruk | lcc | 20 | 30 | 35 | mA |
| Driftsmodus | Drevet av PWM, kan den kontrollere arbeidsstrømmen ved 3-15mA | ||||
| Pulsbredde | Tpulse | 10 | μs | ||
| Driftstemperatur | Topp | -30~+65 | ℃ | ||
| Lagringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 |
|
μSek | |
| Støy | 3.5 | 4.5 | 4.5 | mVrms | |
| Frekvensinnstilling | f | 24.000 | 24.125 | 24.250 | GHz |
| Radiated Power (EIRP) | trutmunn | <2,0 | <2,5 | <3,0 | mW |
| Oppbevaring Luftfuktighet i omgivelsene | 45 %~65 % | RH | |||
ADVARSEL: Det faktiske deteksjonsområdet er relatert til signalforsterkningsforsterkningen til kretsen, den generelle utformingen av PCBA og terskelen til MCU.
Merknad 1: De utstrålte utslippene er designet for å oppfylle FCC- og CE-regler.
Merknad2: Mottatt signalstyrke (RSS) måles ved det totale 1-veis-banetapet på 70dB.
Merknad3: Støyspenningene måles fra 10Hz til 100Hz ved utgangsporten, inne i et ekkofritt kammer.
Merk 4: Pulsdrift anbefales
