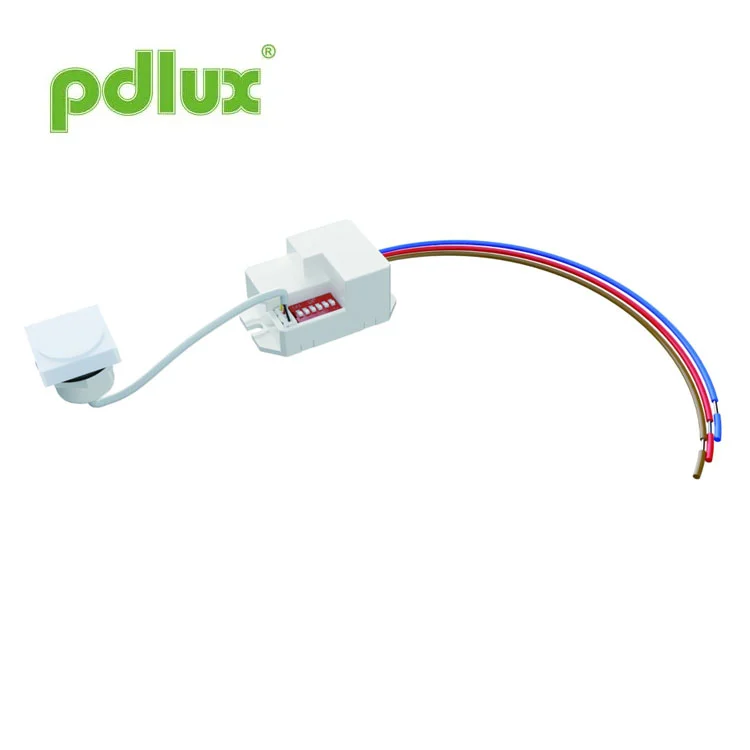

Ny firkantet 5,8 GHz mikrobølgesensor for smal trapperom og korridor
Modell:PD-MB15Y
Send forespørsel

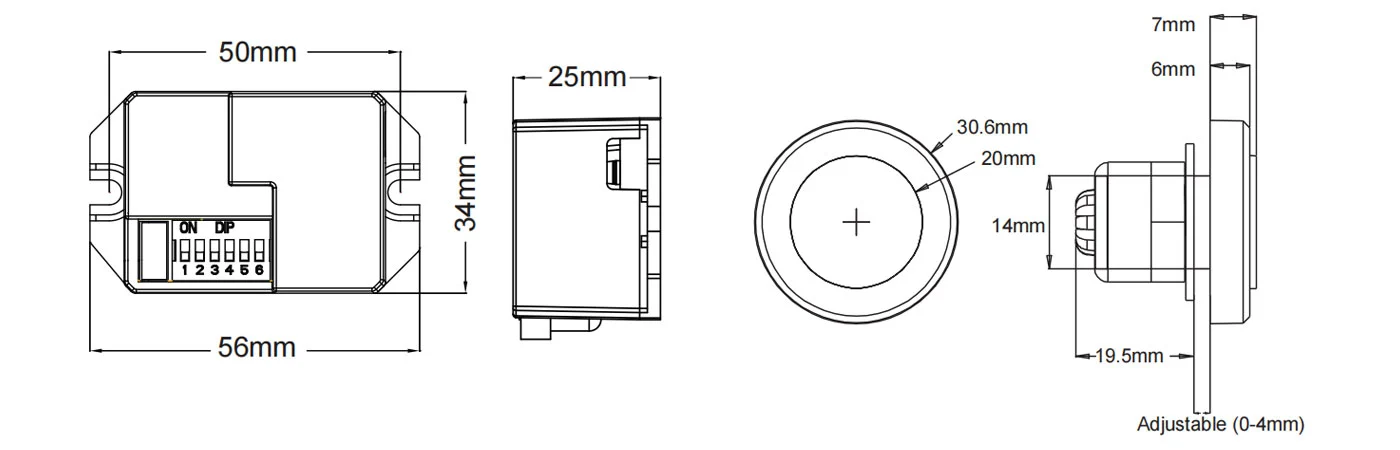

Produktstørrelse
Sammendrag
Dette er en høypresisjon digital mikrobølgesensor hvis deteksjonsområde er 360° og arbeidsfrekvensen er 5,8 GHz. Den er basert på Doppler-prinsippet som integrerer emittering og mottak. Den tar i bruk MCU (Micro Control Unit) som i stor grad øker presisjonen og reduserer feilfrekvensen. Den er delikat i utseende og kompakt i strukturen. Den kan kobles uavhengig til lastene eller enkelt installeres inne i belysningen med lampeskjerm laget av glass eller plast. Det er mye brukt i passasjen, vaskerom, heis, husholdninger eller andre offentlige områder for sikkerhetsbeskyttelse eller energisparing.
Funksjoner
1. Ikke-strålingsskade: sendereffekten er lavere enn 0,2 mW, noe som ikke skader menneskekroppen.
2. Sterk anti-interferens evne, kan fungere i temperaturområdet -15 ℃ -+70 ℃.
3. Frekvensen er konstant og frekvensdriften vil ikke forekomme i frekvensområdet.

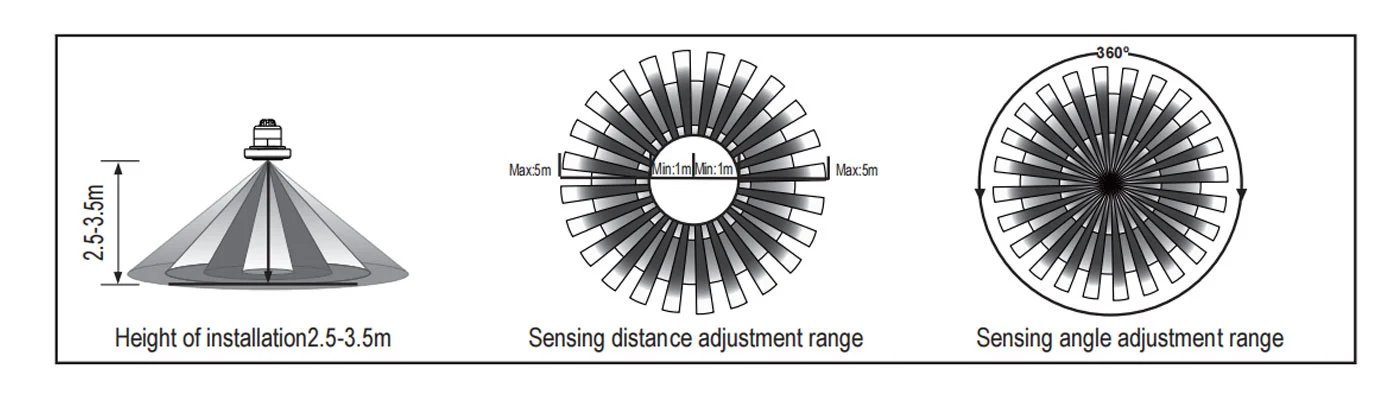

Sensorinformasjon

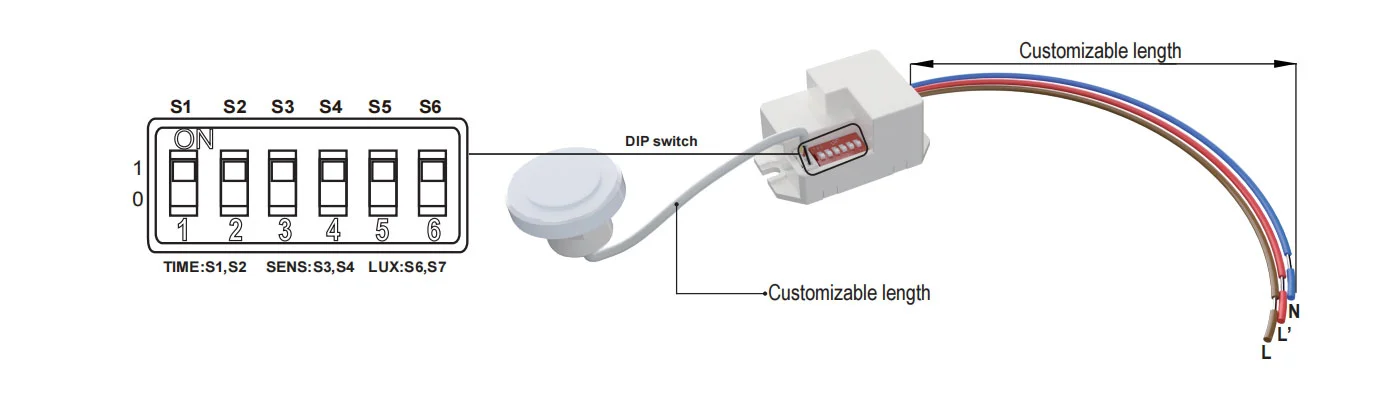

Innstillingsmåte: DIP-bryter
Spesifikasjoner
=| Strømkilde | 220-240VAC |
| Strømfrekvens | 50 Hz |
| HF system | 5,8GHz (Senterfrekvens) CW elektrisk bølge, ISM-bånd |
| Nominell belastning | 800W Maks.wolfram 200W Maks.fluorescerende & LED |
| Beskyttelsesnivå | IP20, klasse II |
| Installasjon sit | innendørs, takmontering |
| Overføringskraft | <0,2mW |
| Deteksjonsvinkel | 360° |
| Deteksjonsområde | 1m-2m-4m-5m (radii.) (justerbar) |
| Tidsinnstilling | 8sek-3min-10min-15min, (justerbar) |
| Lyskontroll | 10LUX-50LUX- >2000LUX, (justerbar |
| Strømforbruk | ca. 0,5W |
| Arbeidstemperatur | -15°C~+70°C |
Tidsinnstilling S1 S2
Det kan defineres som 8 sekunder til 15 minutter. Enhver bevegelse som oppdages før denne tiden har gått, vil starte timeren på nytt. Det anbefales å velge den korteste tiden for å justere deteksjonsområdet og for å utføre gangtesten. Å sette bryteren til PÅ er "1", til AV er "0".
Det er hovedsakelig for justering av forsinkelsestiden fra det øyeblikket signalet oppdages og lys auto-på til lys auto-off. Du kan definere forsinkelsestiden til ditt praktiske behov. Men du bør redusere forsinkelsestiden for å spare energi, siden mikrobølgesensoren har funksjonen for kontinuerlig registrering, det vil si at enhver bevegelse som oppdages før forsinkelsestiden utløper vil starte timeren på nytt og lyset vil fortsette å lyse bare hvis det er mennesker i deteksjonsområdet.
Innstilling av deteksjonsområde (følsomhet) S3 S4
Deteksjonsområde er begrepet som brukes for å beskrive radiene til den omtrentlige sirkelstøpingen på bakken når den er installert i en høyde på 3 m. Å sette bryteren til PÅ er "1", til AV er "0".
Merk: Når du bruker dette produktet, vennligst juster følsomheten (deteksjonsområdet) til en passende verdi, men maksimalt for å unngå unormal reaksjon forårsaket av lett oppdagelse av feil bevegelse av blåsende blader og gardiner, små dyr eller forstyrrelser fra strømnettet og elektrisk utstyr. Alt det ovennevnte vil føre til feilreaksjonen. Når produktet ikke fungerer normalt, prøv å senke følsomheten på riktig måte, og test det deretter. Menneskelig bevegelse vil forårsake sensorinduksjon, så når du under funksjonstesting, vennligst forlat induksjonsområdet og ikke foreta bevegelse for å forhindre at sensoren jobber kontinuerlig.
Lysstyringsinnstilling S5 S6
Den kan defineres i området 10~>2000 LUX. Å sette bryteren til PÅ er "1", til AV er "0".
Denne håndboken er for gjeldende innholdsprogrammering av dette produktet, det er endringer og modifikasjoner til produsenten uten varsel!
Det er strengt forbudt å kopiere innholdet i bruksanvisningen til andre formål uten tillatelse fra selskapet.
| Feil | Årsak til feil | Løsning |
| Lasten fungerer ikke. | Lysbelysningen er feil innstilt. | Juster innstillingen av lasten. |
| Lasten er ødelagt. | Endre belastningen. | |
| Strømmen er av. | Slå på strømmen. | |
| Lasten fungerer hele tiden. | Det er et kontinuerlig signal i området for deteksjonen. | Sjekk innstillingene til deteksjonsområde. |
| Lasten fungerer når den er ingen bevegelsessignal oppdaget. | Lampen er ikke godt installert, slik at sensoren ikke klarer det oppdage pålitelige signaler. | Juster installasjonsstedet på nytt. |
| Bevegelig signal registreres av sensoren (bevegelse bak veggen, bevegelse av små gjenstander osv.) | Kontroller innstillingene for deteksjonsområdet. | |
| Lasten fungerer ikke når det registreres bevegelsessignal. | Bevegelseshastigheten er for høy eller det definerte registreringsområdet er for lite. | Kontroller innstillingene for deteksjonsområdet. |
Advarsel! Følgende situasjoner vil føre til feilreaksjon.
1. Å bli installert på den gyngende gjenstanden vil føre til feilreaksjon.
2. Rystegardinen blåst av vind vil føre til feilreaksjon. Vennligst velg egnet sted å installere.
3. Å bli installert der trafikken er opptatt vil føre til feilreaksjon.
4. Gnistene som produseres av noe utstyr i nærheten vil føre til feilreaksjon.
● Vennligst bekreft med profesjonell installasjon.
● Av sikkerhetshensyn må du slå av strømmen før installasjon og fjerning.
● Eventuelle tap forårsaket av feil bruk, produsenten påtar seg ikke noe ansvar.
