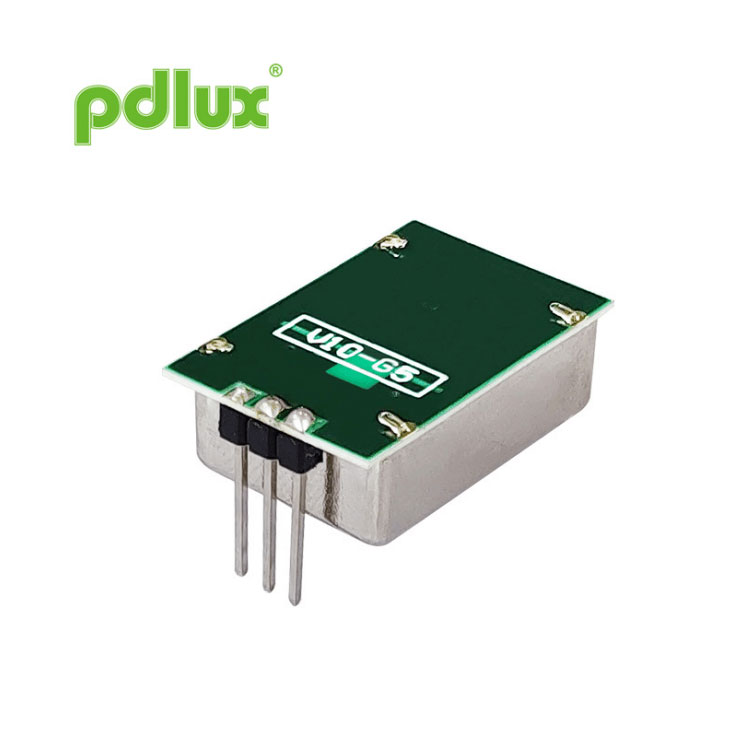

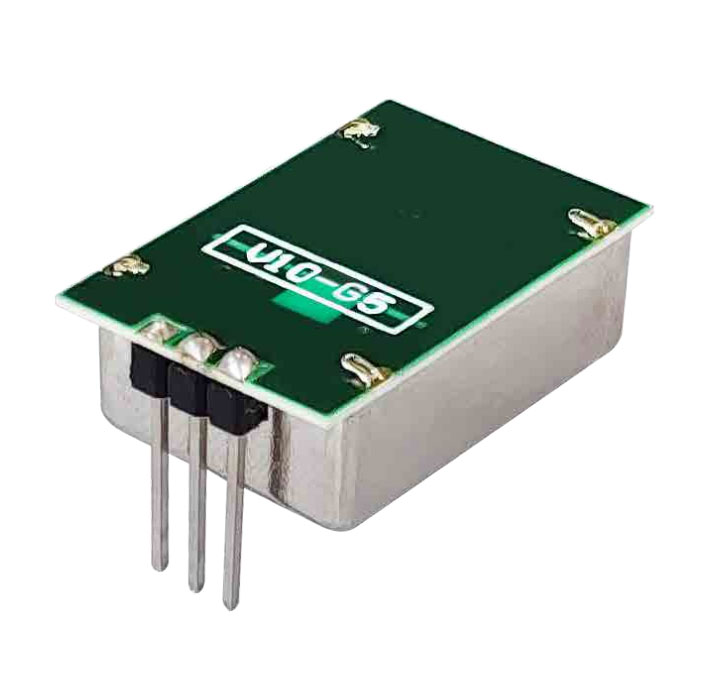

PD-V10-G5 Miniatyr X-Band Mikrobølgetransceiver Bevegelsesdetektorenhet
Laget internt på Pdlux fabrikk i Kina, er vi en anerkjent PD-V10-G5 Miniatyr X-Band Microwave Transceiver Motion Detector Unit produsent og leverandør, som nøye overvåker hvert trinn i produksjonen for å sikre kvalitet og tydelige priser, og gir våre kunder kostnadseffektive løsninger.
Send forespørsel
Enheten, plassert i en metallboks, har en dielektrisk resonatorstabilisert oscillator, som gir stabil drift over et bredt temperaturområde i enten CW eller lav driftssyklus pulsmodus og en integrert homodyne mottaker for økt følsomhet og pålitelighet.
Denne modulfamilien er tilgjengelig med enten +5V eller +3V forsyningsspenning.
Det grunnleggende operasjonsprinsippet består i å detektere frekvensskiftet mellom et overført og et mottatt signal
reflekteres tilbake fra et objekt i bevegelse innenfor enhetens synsfelt.
Enheten produserer et lavt utgangssignal som kan forsterkes og behandles for å gi en hørbar eller visuell alarm
signal og bruker rimelige overflatemonterte produksjonsteknikker som er bevist i felten som robuste og
pålitelig.
| Del NR. | Land | Hyppighet | Kommentarer |
| PD-V10-501 | Storbritannia | 10,587 GHz (5V) | |
| PD-V10-502 | USA | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgia, Holland, Italia | 10,525 GHz (5V) | Oppfyller RED-direktivet |
| PD-V10-301 | Storbritannia | 10,587 GHz (3V) | |
| PD-V10-302 | Belgia, Holland, Italia | 10,525 GHz (3V) | Oppfyller RED-direktivet |
| Hyppighet | Se tabellen over |
| Strømutgang (min.) | 5 dBm EIRP |
| Driftsspenning | +5 V ± 0,25 V +3 V ± 0,15 V |
| Driftsstrøm (CW) | 25mA (maks.) 20mA (type) |
| Harmoniske utslipp | <-30dBm |
| Gjennomsnittlig strøm (5 % DC) | 1 mA type. |
| Pulsbredde (min.) | 5 µsek |
| Driftssyklus (min.) | 1 % |
| Pulsrepetisjonsfrekvens | 2-4 KHz |
| Følsomhet (for et 10 dB S/N-forhold) | -84 dBm |
| Støy (målt i en 3Hz til 80Hz båndbredde) | < 30 µV |
| Gevinst | 5 dBi |

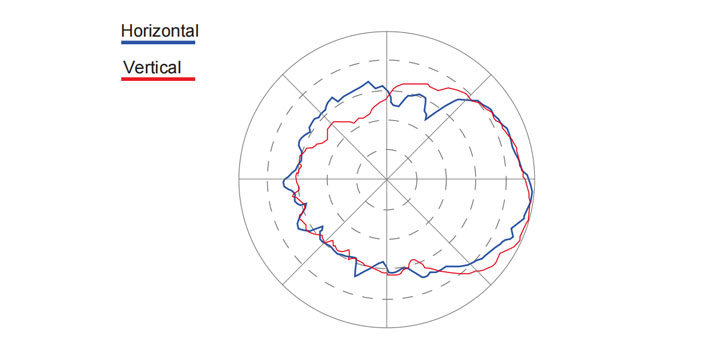

| -3 dB strålebredde | |
| E-fly | 50° |
| H fly | 60° |
| Vekt | 4 g |

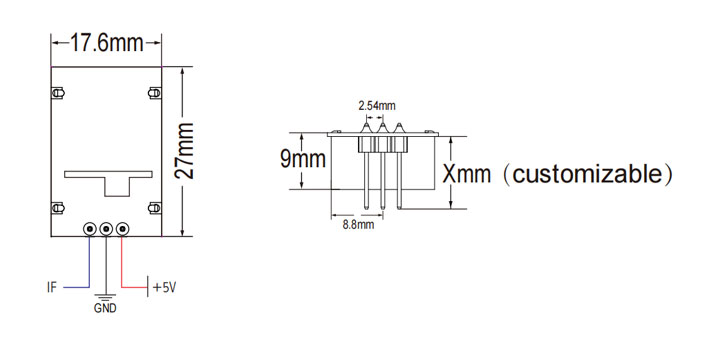

| Pinnehodekoblinger | 2,54 mm avstand X3 |
| RoHS-kompatibel | |
| Strøm/Temp. Koeffisient (over driftstemperaturområde) | 3 dB |
| Frekvens/Temp. Koeffisient (over driftstemperaturområde) | 6,5 MHz |
| Driftstemperatur | -20°C til +70°C |
Styrken på sensorens utgang (deteksjonsområde) avhenger av signal-til-støy-forholdet. Høyere eller lavere enn den nominelle driftstemperaturen kan sensoren også fungere, men ytelsen vil bli redusert. For å unngå skade på enhetene, bør det utvises forsiktighet under håndtering. Riktig elektrostatisk utladning (ESD) forholdsregler bør følges i alle stadier av lagring, håndtering, montering og testing.
