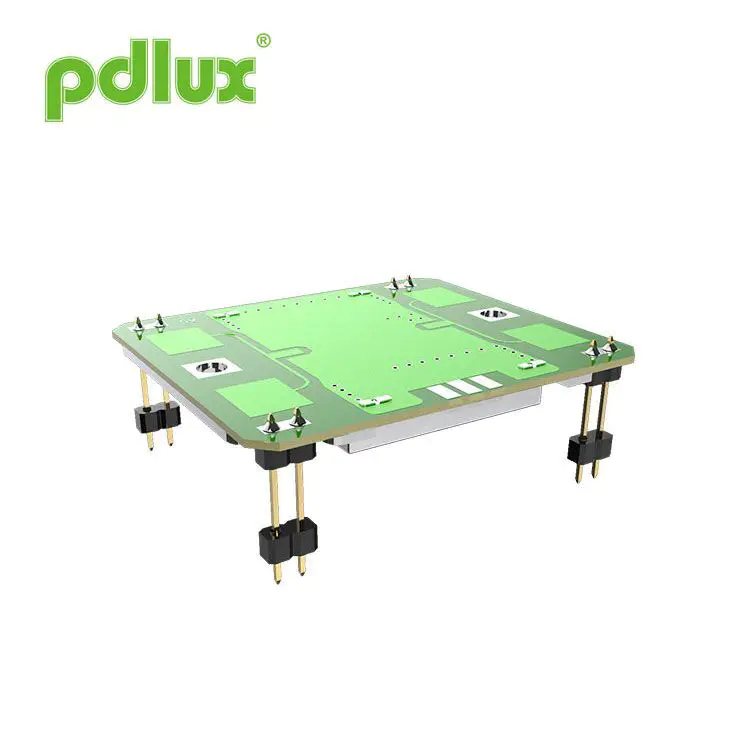

PD-V9-P X-Band mikrobølgeovnsensor med høy nøyaktighet
Presisjon, ytelse og tilpasning-PD-V9-P X-Band mikrobølgeovn bevegelsessensor med høy nøyaktighet oppfyller kravene til moderne smarte deteksjonssystemer. PD-V9-P er en høyfølsomhet X-bånd bevegelsessensor designet for nøyaktig deteksjon i en rekke miljøer. Den støtter frekvenstilpasning (10.525 GHz, 10.587GHz, 10.687GHz) for å overholde lokale forskrifter. Med rask respons og pålitelig bevegelsessporing er det ideelt for IoT -enheter, smart belysning, automatiserte systemer og industriell bevegelsesfølelse. Den fleksible monteringsdesign og PWM-lav effektmodus gjør den egnet for energibevisste applikasjoner. Vi tilbyr full teknisk support og rettidig levering for å sikre din suksess.
Modell:PD-V9-P
Send forespørsel

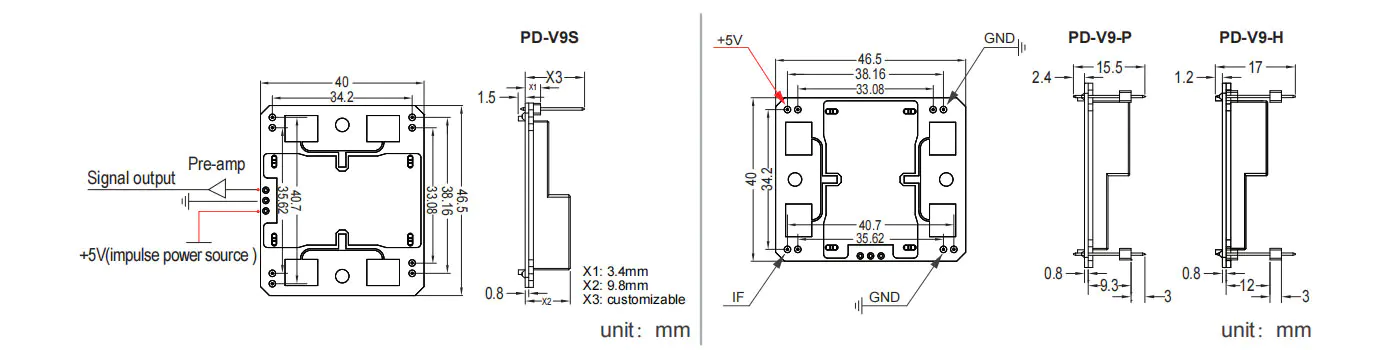

Størrelse
Funksjoner
- Frekvensinnstilling: 10.525-10.587GHz
- inkludert lappantenne
- DRO: Dielektrisk resonator Oscilato
- Lav DC -strømavløp
- liten størrelse
- ROHS -samsvar
Spesifikasjoner
| Punkt | Spesifikasjoner | |
| Frekvensinnstilling | 10.525-10.587ghz (tilpasset i henhold til forskjellige krav) | |
| Betingelse | Ta = +25 c ， vin = +5 vdc | |
| Driftsspenning | +5,0 ± 0,5 VDC | |
| Driftsstrøm | <32 meg type. | |
| Utgangseffekt | 20 MW (13 dBm) E.I.R.P. typ. | |
| Frekvensstabilitet | ± 5 MHz maks. (TA: -30 til +55 C) | |
| Returert tapsfølsomhet | -90 dbc typ. | |
| Andre harmoniske utslipp | -40 dBm rekkevidde | |
| Antenne bjelkebredde (-3 dB) | E-plan | 36 grader nom. (Den oretiske full vinkel på 72 grader) |
| H-plan | 72 grader nom. (Den oretiske full vinkel på 144 grader) | |
| RF -grensesnitt | Patchantenne | |
| Temperaturområde | -30 til +55 C (standard bruksområde), -40 til +80 C (maksimal bruksområde) | |
| Regulering for etterlevelse | ETS 300 440 | |

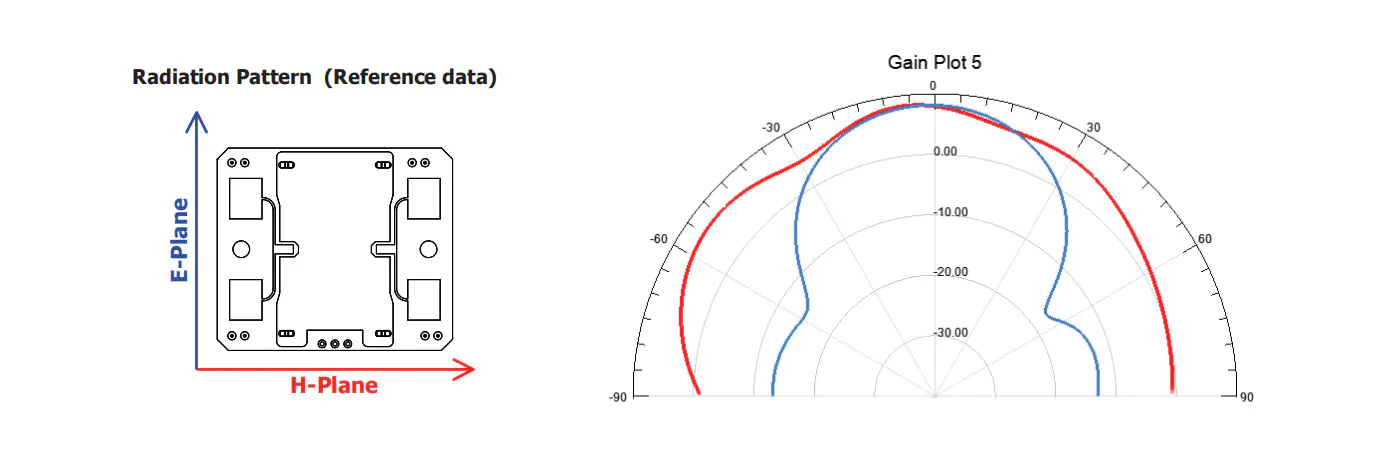

Strålingsmønster
Kort introduksjon

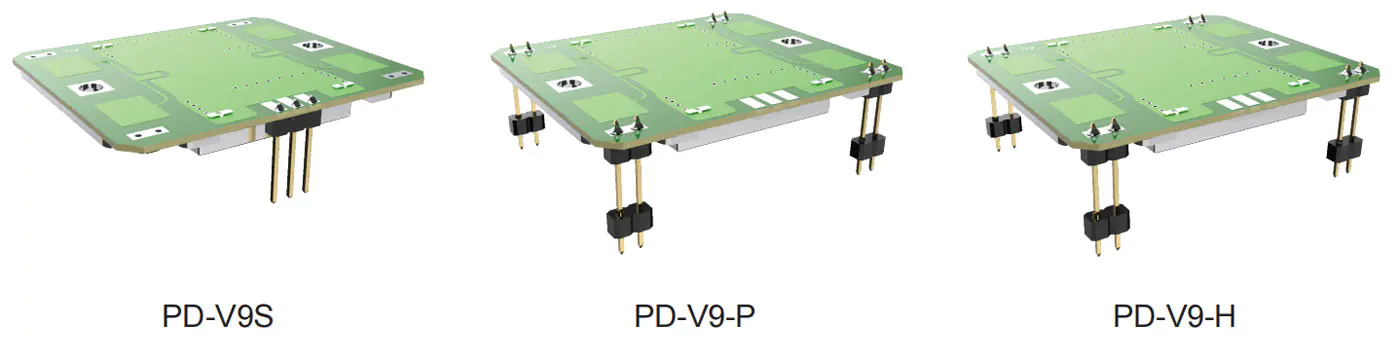

PD-V9-serien lysstyrke-sensoren fungerer i X-båndet. Driftsfrekvensen er i frekvensområdet 10.525 GHz til 10.687GHz. Brukere må foreta kjøp basert på tilpasning i henhold til frekvensforskriften i landet der det ligger. For eksempel 10.525 GHz, 1 0.587GHz, 10.687GHz. PD-V9-seriens sensorer er mye brukt i sikkerhets- og overvåkningsapplikasjonsprodukter, automatiske dørsensorer, mobile sensinglys, IoT-sensorer, hastighetssensorer og forskjellige mobile sensorprodukter.
Sensoren har H-plan stor vinkeldeteksjon og ePlan liten vinkeldeteksjon. Brukere kan fikse sensoren i forskjellige vinkler etter behov under bruk. Som om brukere vil at arbeidsstrømmen til sensoren skal være så liten som mulig, kan du stille inn strømforsyningsmodus for sensoren til PWM (Duty Cycle) -modus, som effektivt kan redusere arbeidsstrømmen.
Mulige problemer som oppstår
Når brukere møter følgende problemer mens de bruker eller direkte erstatter den opprinnelige sensoren.
1. Første bruk:
Når du bruker PD-V9-P X-Band mikrobølgeovn-bevegelsessensor med høy nøyaktighet for første gang og møter høy følsomhet eller utilstrekkelig følsomhet, bør du først sjekke gevinstinnstillingsstatusen til forsterkningskretsen. Og om beregningsmetoden som brukes av MCU for å behandle signaler er passende. Generelt sett er det lett å finne en løsning.
2. Mulige problemer som kan oppstå når du direkte erstatter tidligere brukte sensorer:
Når du direkte erstatter tidligere brukte sensorer, kan det også være spørsmål om høy følsomhet og lav følsomhet, som lett kan løses. Bare å øke forsterkningskretsen eller redusere forsterkningskretsen er tilstrekkelig. Du trenger ikke å vurdere signalbehandlingsalgoritmen til MCU.
Hjelp som nybegynnere kan trenge når de bruker:
Hvis du støter på vanskeligheter mens du bruker PD-V9-seriens sensorer og trenger hjelp. Du kan kontakte oss via e -post. Generelt sett kan det fås svar.
Produkt introduksjon:
Produkt introduksjon kan endres og forbedres av PDLUX når som helst når det er nødvendig. Ikke nødvendigvis vil alle bli varslet på en riktig måte.
