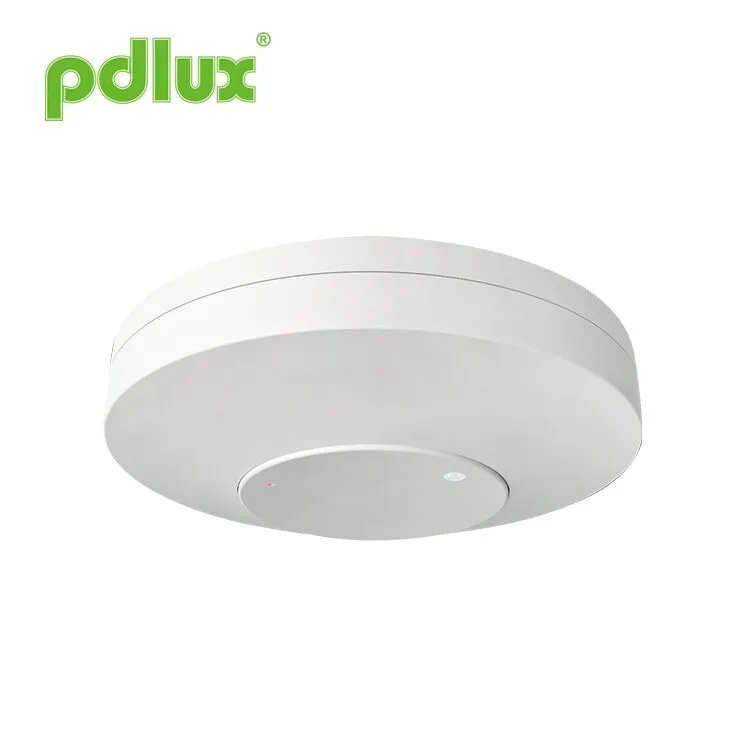

PDLUX PD-M330-K 24GHZ MMWAVE Life Presence Detection Sensor
Bruk FMCW for å oppdage personer i et spesifisert område. Ved å kombinere radarsignalbehandling med nøyaktig menneskelig deteksjonsalgoritme, kan menneskelig deteksjon med høy følsomhet oppnås, noe som kan oppdage bevegelige og stasjonære menneskelige mål. Den biologiske tilstedeværelsen (hovedsakelig menneskekroppen) med egenskaper som pusting og hjerteslag i deteksjonsområdet blir oppdaget, slik at menneskekroppen kan oppdages uten kroppsbevegelser, inkludert sovende mennesker.
Modell:PD-M330-K
Send forespørsel
Sammendrag
Bruk FMCW for å oppdage personer i et spesifisert område. Ved å kombinere radarsignalbehandling med nøyaktig menneskelig deteksjonsalgoritme, kan menneskelig deteksjon med høy følsomhet oppnås, noe som kan oppdage bevegelige og stasjonære menneskelige mål. Den biologiske tilstedeværelsen (hovedsakelig menneskekroppen) med egenskaper som pusting og hjerteslag i deteksjonsområdet blir oppdaget, slik at menneskekroppen kan oppdages uten kroppsbevegelser, inkludert sovende mennesker.
Spesifikasjoner
| Driftsfrekvens: | 24-24.2 GHz |
| Rangert belastning: | 800W (Resistive)/300W (kapasitiv) |
| Nominell spenning: | 100-240V AC, 50/60Hz |
| Utgangssignal: | Av/på bryter |
| Standby strømforbruk: | <0.4W |
| Installasjonshøyde: | 2-3m |
| Deteksjonsradius: | > 3m (med et deteksjonsområde radius på 1-3 meter) Flytt Deteksjonsradius til 3-6m. |
| Lys kontrollområde: | 5-300LUX - Dagtid |
| Forsinkelse av forsinkelse: | 5 sekunder til 3 minutter (sett forsinkelsesstiden etter behov) Beskyttelsesnivå IP20 |

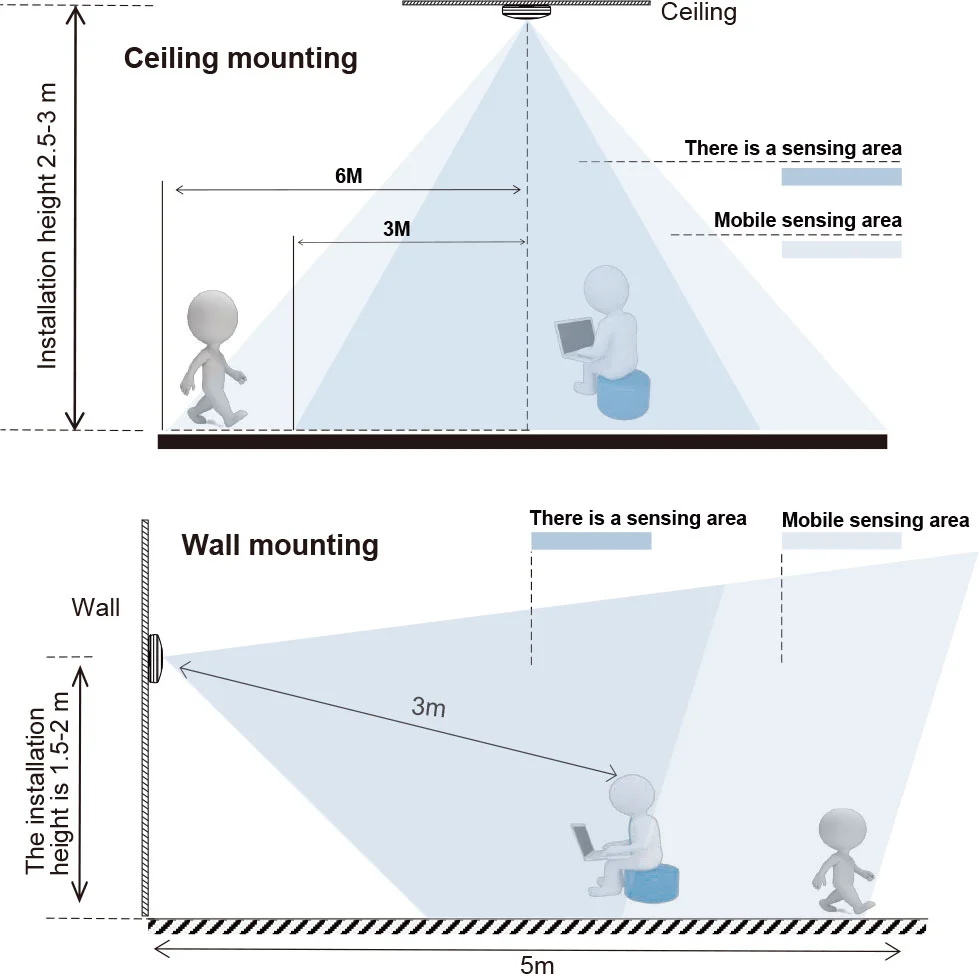

Skjematisk diagram over distribusjon av deteksjonsområde
Funksjon
Identifiser dag og natt automatisk. Kan justere omgivelseslys etter ditt ønske: Når du går til sol (maks), vil det fungere på dagtid og om natten. Når du blir til måne (min), vil det bare fungere under mindre enn 10 lux omstendighet. Når det gjelder justering, vennligst se Testing Way.
Tids-forsinkelse legges kontinuerlig til: Når det mottar det andre induksjonssignalet etter den første induktoren, vil det beregne tid en gang til resten av den første tidsforsinkelsesbasisen. (Angi tid)
Forsinkelsesjustering: Kan settes etter behov. Minimumsverdien er 5 sekunder, og maksimalverdien er 3 minutter

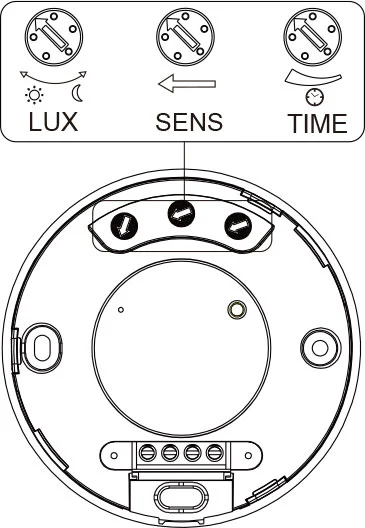

(1) Innstillingen for lysstyring
Juster arbeidslyset. Snu klokken for å øke den og vri mot klokken for å redusere den. Når du svinger til mini, vil det bare fungere under lyskontrollen omtrent 10 lux, når den blir maks, kan det fungere hvilken som helst lyskontroll.
(2) Tidsinnstilling
Juster tidsinnstillingen for belastningsarbeid. Snu klokken for å øke den og vri mot klokken for å redusere den. Tidsinnstillingen er omtrent 3 minutter når du svinger til Max, og tidsinnstillingen er omtrent 5 sek når du svinger til min.
(3) Innstilling av deteksjonsområde (følsomhet)
Deteksjonsavstanden er minimum når du vender mot klokken til bunnen, og maksimum når du vrir med klokken til bunnen.
Det maksimale området for radardeteksjonsmål er 6m rett linjeavstand mellom menneskekroppen og sensoren, og deteksjonsområdet er 1-6m.
Merk: Når lyset blir automatisk av, vil det ta 1 sekund før sensoren er klar til å oppdage en annen bevegelse, det vil si bare signal oppdaget 1 sekunder senere kan lyset være automatisk.
Det er hovedsakelig for justering av forsinkelsestiden fra det øyeblikket signalet som er oppdaget og lys automatisk-på til den lette auto-off. Du kan definere forsinkelsestiden til ditt praktiske behov. Men du vil bedre senke forsinkelsestiden for energisparing, siden den infrarøde sensoren har funksjonen til kontinuerlig sensing, det vil si at enhver bevegelse som oppdages før forsinkelsestiden vil starte tidtakeren på nytt og lyset bare vil holde på hvis det er menneske i deteksjonsområdet.

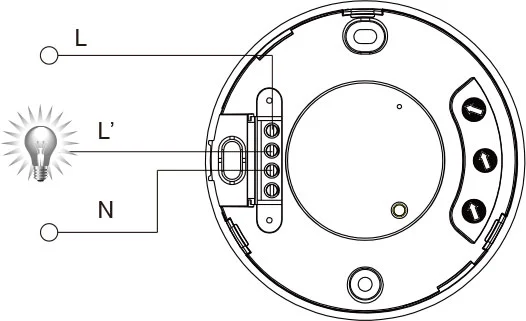

Tilkoblingstråddiagram
● Koble n, l med strøm;
● Koble n, l 'med belastning.

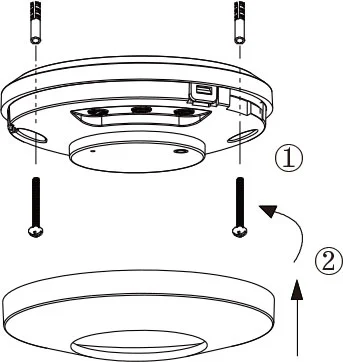

Installasjonsinstruksjon
NOTE:
Før du installerer avbryter av strømmen
Test
1. Vend Lux Knob med klokken til det maksimale (solen). Vri tidsknapp mot klokken til minimum. Slå sensorknapp med klokken maksimalt.
2. Etter å ha strømmet på, hvis det ikke blir oppdaget noen kontinuerlig signal, vil den kontrollerte belastningen slutte å fungere etter 5 sekunder til 3 minutter.
3. Når det er oppdaget, fungerer belastningen og indikatorlyset er på. Etter 5 sekunder til 3 minutter, hvis ingen kontinuerlig signal blir oppdaget, slutter indikatorlyset å fungere. Hvis et signal oppdages etter 5 sekunder, skal belastningen begynne å fungere, indikatorlyset skal lyse opp og slutte å fungere etter 5 sekunder til 3 minutter. På dette tidspunktet oppdages ikke noe kontinuerlig signal.
4. Drei Lux Knob mot klokken til minimum. Hvis testen utføres ved 10LUX eller over, skal ikke lasten fungere etter at den induktive belastningen slutter å fungere; Men hvis du dekker deteksjonsvinduet med et ugjennomsiktig objekt (håndkle osv.), Vil belastningen fungere. I fravær av sensorsignaler, bør belastningen slutte å fungere i løpet av 5 sekunder til 3 minutter.
Denne håndboken er for gjeldende innholdsprogrammering av dette produktet, det er noen endringer og modifikasjoner av produsenten uten varsel!
Det er strengt forbudt å kopiere innholdet i bruksanvisningen for noe annet formål uten tillatelse fra selskapet.
