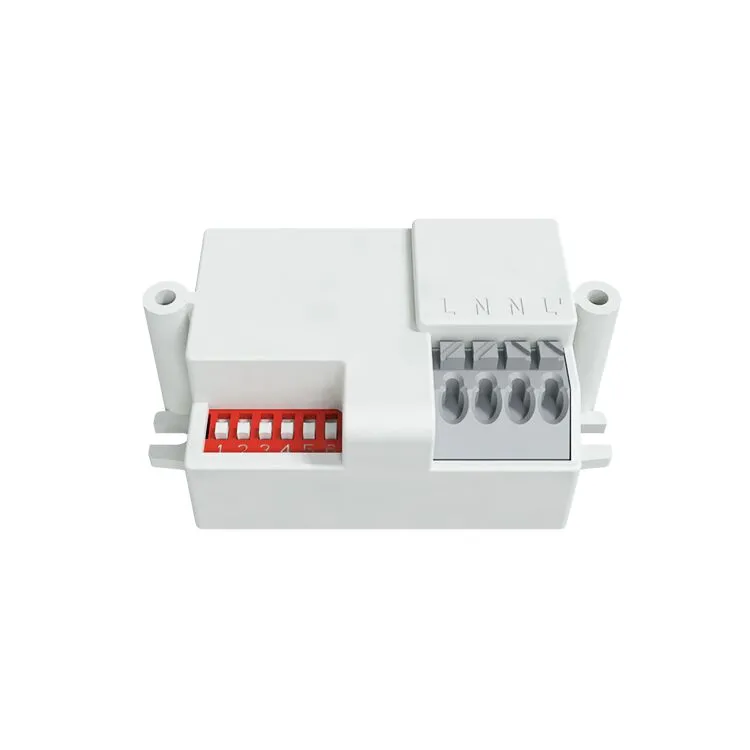

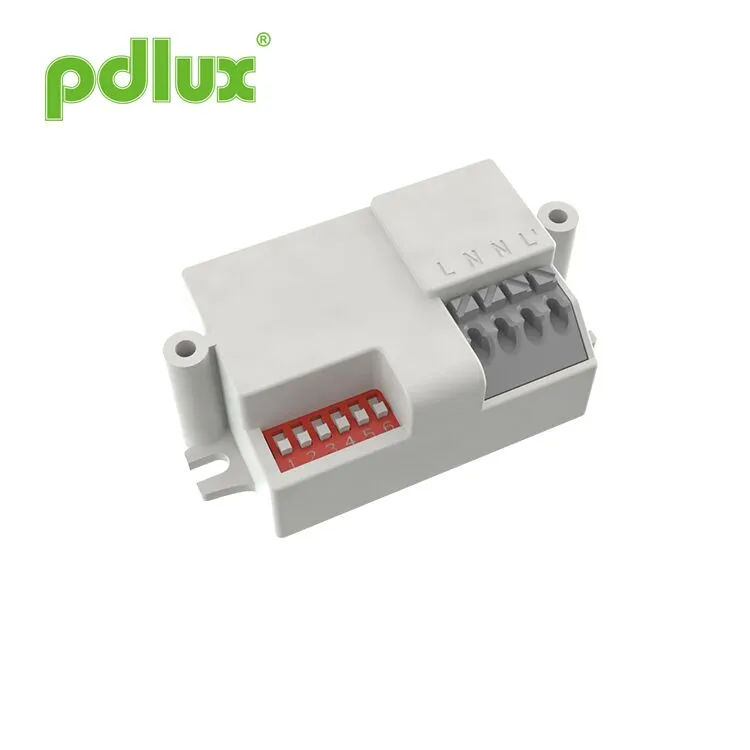

PDLUX PD-MV1031 360 ° Takmontering Mikrobølgeovn bevegelsessensor for auto av/på belysning
Dette er en digital mikrobølgeovnsensor med hi-precision hvis deteksjonsområde er 360 ° og arbeidsfrekvensen er 5,8 GHz. Det er basert på Doppler -prinsippet som integrerer emitteringen og mottakelsen. Den vedtar MCU (Micro Control Unit) som øker presisjonen og reduserer feilhastigheten. Det er delikat i utseende og kompakt i struktur. Det kan uavhengig kobles til lastene eller enkelt installeres inne i belysningene med lampeskjerm laget av glass eller plast. Det brukes mye i passasjen, vaskerom, heis, husholdning eller andre offentlige områder for sikkerhetsbeskyttelse eller energisparing.
Send forespørsel

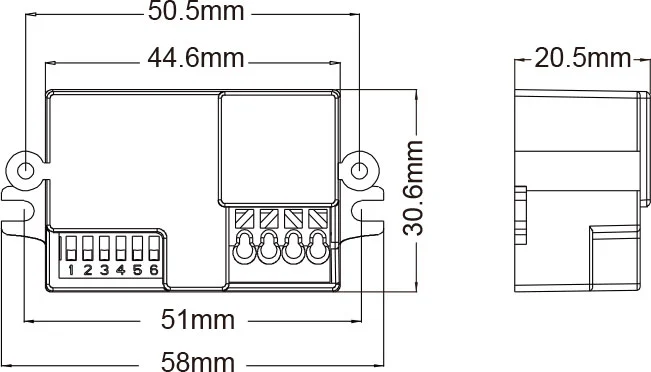

Produktstørrelse
Sammendrag
Dette er en digital mikrobølgeovnsensor med hi-precision hvis deteksjonsområde er 360 ° og arbeidsfrekvensen er 5,8 GHz. Det er basert på Doppler -prinsippet som integrerer emitteringen og mottakelsen. Den vedtar MCU (Micro Control Unit) som øker presisjonen og reduserer feilhastigheten. Det er delikat i utseende og kompakt i struktur. Det kan uavhengig kobles til lastene eller enkelt installeres inne i belysningene med lampeskjerm laget av glass eller plast. Det brukes mye i passasjen, vaskerom, heis, husholdning eller andre offentlige områder for sikkerhetsbeskyttelse eller energisparing.
Funksjoner
1. Non-strålingsskade: senderkraften er lavere enn 0,2 MW, noe som ikke skader menneskekroppen.
2. Strong anti -interferensevne, kan fungere i temperaturområdet -15 ℃ -+70 ℃.
3. Frekvensen er konstant og frekvensdriften vil ikke forekomme i frekvensområdet.
Sensorinformasjon

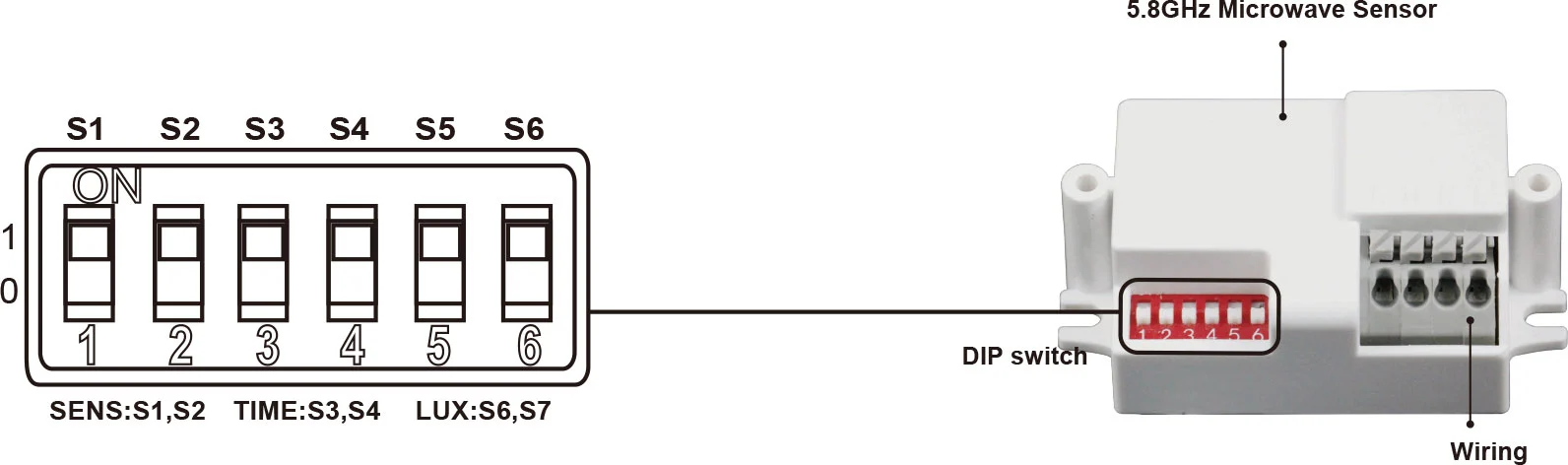

Innstilling av måte: Dip bryter
Spesifikasjoner
| Strømkilde: | 100-277VAC |
| Kraftfrekvens: | 50/60Hz |
| HF -system: | 5,8 GHz （Senterfrekvens） CW Electric Wave, ISM Band |
| Rangert belastning: | 800W Max.Tungsten (220-277VAC) 200W Max.Fluorescent & LED (220-277VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC) |
| Beskyttelsesnivå: | IP20, klasse II |
| Overføringskraft: | <0,2MW |
| Deteksjonsvinkel: | 360 ° |
| Deteksjonsområde: | 3M-5M-7M (Radii.) (Justerbar) |
| Tidsinnstilling: | 5SEC-120SEC-200SEC, (justerbar) |
| Lys-kontroll: | 10LUX-50LUX-> 2000LUX, (justerbar) |
| Installasjon sit: | innendørs, takmontering |
| Strømforbruk: | ca.0.5W |
| Arbeidstemperatur: | -15 ° C ~+70 ° C. |

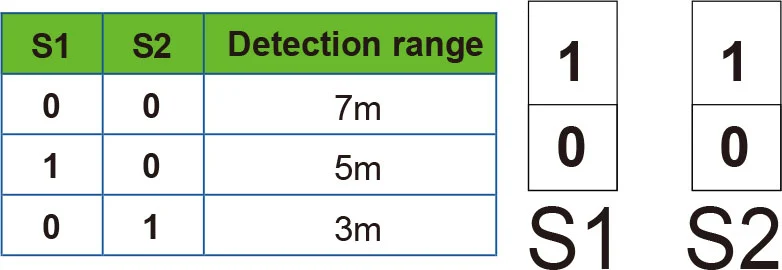

Deteksjonsområdeinnstilling (følsomhet) S1 S2

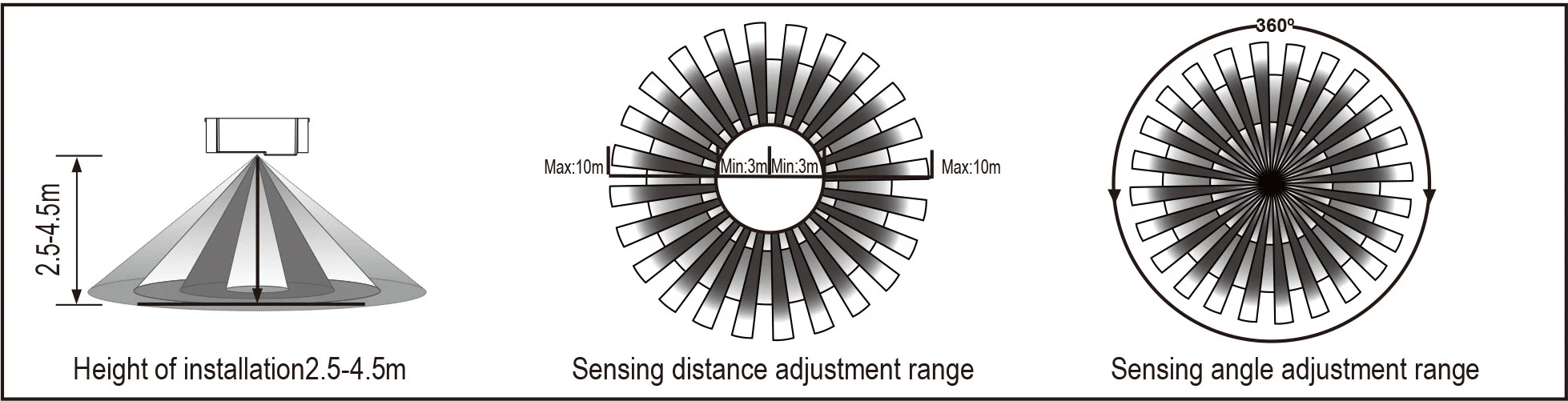

Deteksjonsområde er betegnelsen som brukes for å beskrive radiene til den grovt sirkelstøpingen på bakken når den er installert på høyden av 3 m. For å sette bryteren til på er "1", til av er "0".
MERKNAD: Når du bruker dette produktet, må du justere følsomheten (deteksjonsområdet) til en passende verdi, men det maksimale for å unngå den unormale reaksjonen forårsaket av enkel deteksjon av feil bevegelse av de blåsebladene og gardinene, små dyr eller forstyrrelse av strømnett og elektrisk utstyr. Alle de ovennevnte vil føre til feilreaksjonen. Når produktet ikke fungerer normalt, kan du prøve å senke følsomheten på riktig måte, og teste den deretter. Menneskelig bevegelse vil forårsake sensorinduksjonen, så når du er under funksjonstestingen, kan du forlate induksjonsregionen og ikke gjøre bevegelse for å forhindre sensoren kontinuerlig arbeid.

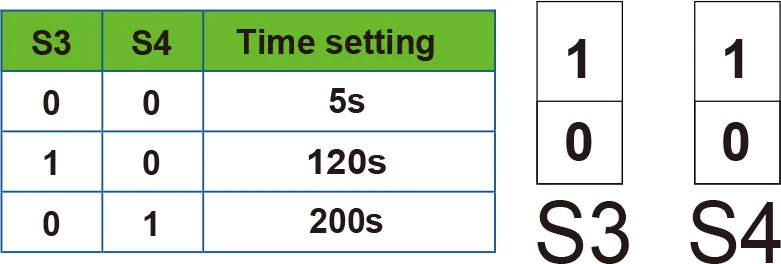

Tidsinnstilling S3 S4
Det kan defineres fra 5 sekunder til 200 sekunder. Enhver bevegelse som ble oppdaget før denne tiden går, vil starte tidtakeren på nytt. Det anbefales å velge den korteste tiden for å justere deteksjonsområdet og for å utføre gangprøven. For å sette bryteren til på er "1", til av er "0".
Det er hovedsakelig for justering av forsinkelsestiden fra det øyeblikket signalet som er oppdaget og lys automatisk-på til den lette auto-off. Du kan definere forsinkelsestiden til ditt praktiske behov. Men du vil bedre senke han forsinket tid av hensyn til energisparing, siden mikrobølgeovnsensoren har funksjonen til kontinuerlig sensing, det vil si at enhver bevegelse oppdaget før forsinkelsestiden vil starte tidtakeren på nytt og lyset bare vil holde på hvis det er menneske i deteksjonsområdet.

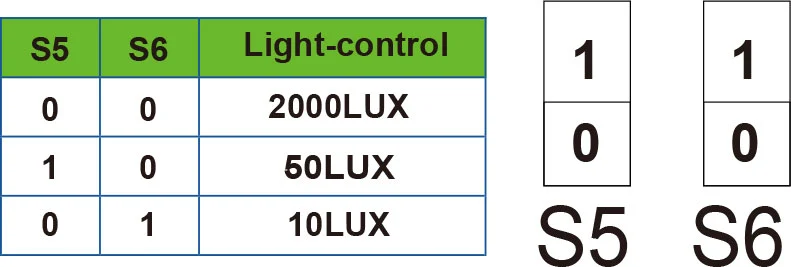

Lys-kontrollinnstilling S5 S6
Det kan defineres i området 10 ~> 2000 lux. For å stille bryteren til på er “1”, til AV er “0”.
Denne håndboken er for gjeldende innholdsprogrammering av dette produktet, det er noen endringer og modifikasjoner av produsenten uten varsel!
Det er strengt forbudt å kopiere innholdet i bruksanvisningen for noe annet formål uten tillatelse fra selskapet.
| Feil | Feil årsak | Løsning |
| Lasten klarer ikke å fungere. | Lysoppdannelse settes feil. | Juster innstillingen for belastningen. |
| Lasten fungerer hele tiden. | Belastningen er ødelagt. | Endre belastningen. |
| Kraften er av. | Slå på strømmen. | |
| Det er et kontinuerlig signal i deteksjonsområdet. | Kontroller innstillingene til deteksjonsområdet. | |
| Lasten fungerer når det ikke blir oppdaget noe bevegelsessignal. | Lampen er ikke installert godt, slik at sensoren ikke klarer å oppdage pålitelige signaler. | Gjenpå installasjonsstedet på nytt. |
| Bevegelsessignal oppdages av sensoren (bevegelse bak veggen, bevegelsen av små gjenstander osv.) | Kontroller innstillingene til deteksjonsområdet. | |
| Lasten klarer ikke å fungere når det blir oppdaget bevegelsessignal. | Bevegelseshastigheten er for rask, eller det definerte deteksjonsområdet er for lite. | Kontroller innstillingene til deteksjonsområdet. |
Advarsel! Følgende situasjoner vil føre til feilreaksjon.
1. Å være installert på gyngeobjektet vil føre til feilreaksjon.
2. Det rystet gardinen blåst av vind vil føre til feilreaksjon. Velg det passende stedet du vil installere.
3. Å være installert der trafikken er opptatt vil føre til feilreaksjon.
4. Sparks produsert av noe utstyr i nærheten vil føre til feilreaksjon.
● Bekreft med prefessional installasjon.
● For sikkerhetsformål, vennligst kutt av strømmen før installasjons- og fjerningsoperasjoner.
● Eventuelle tap forårsaket av feil drift, produsenten påtar seg ikke noe ansvar.
