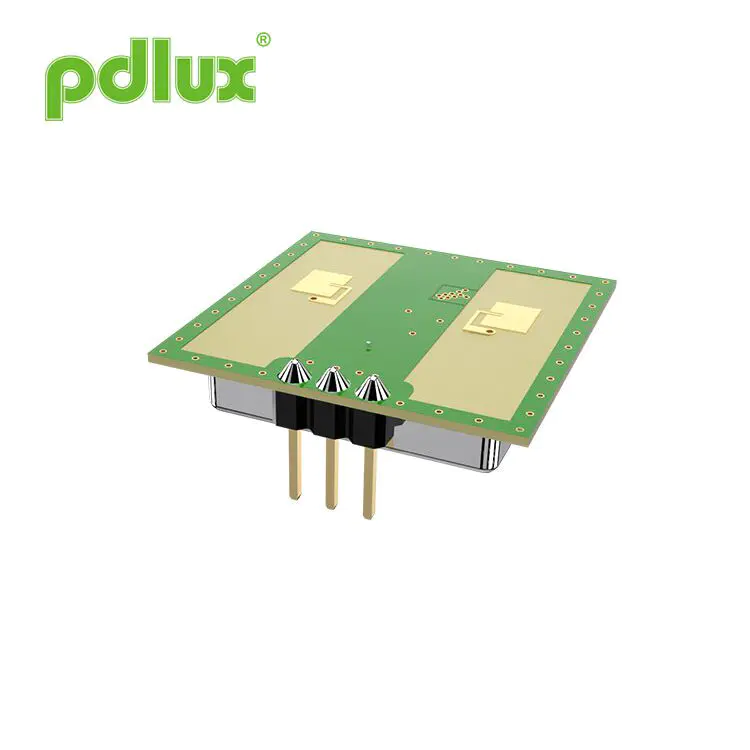

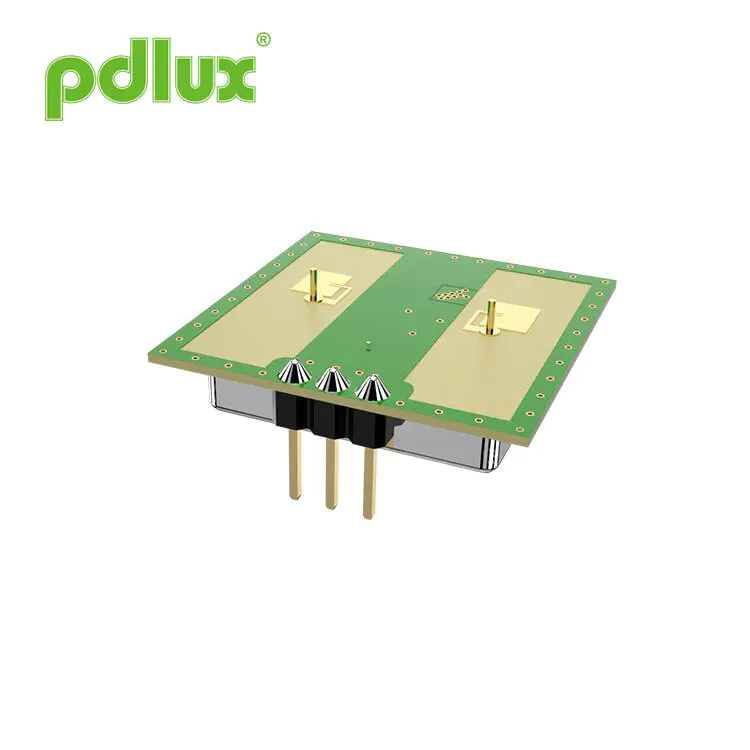

PDLUX PD-V12360A/B K-BAND Høyfølsomhetsbevegelsessensor for smart bryter og sikkerhet

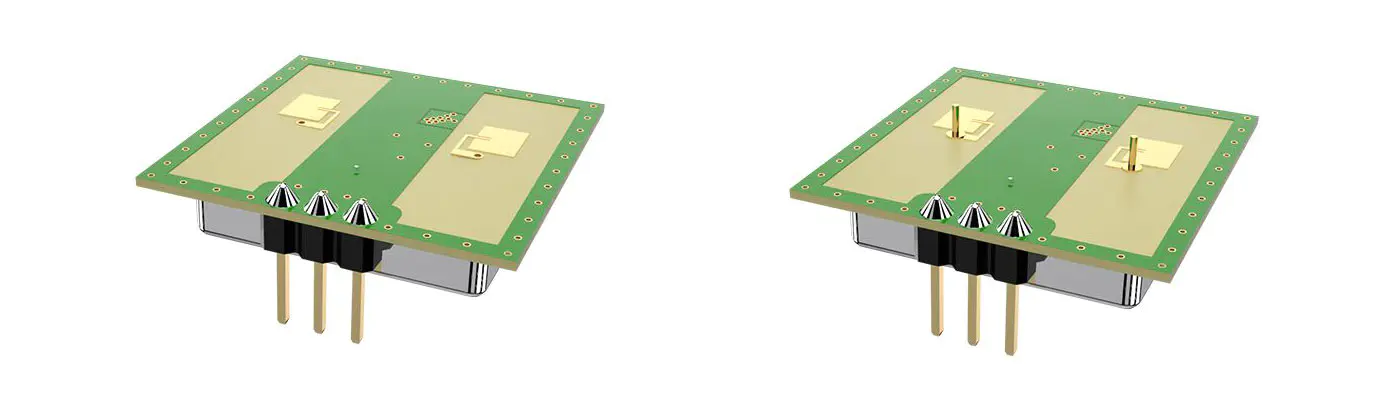

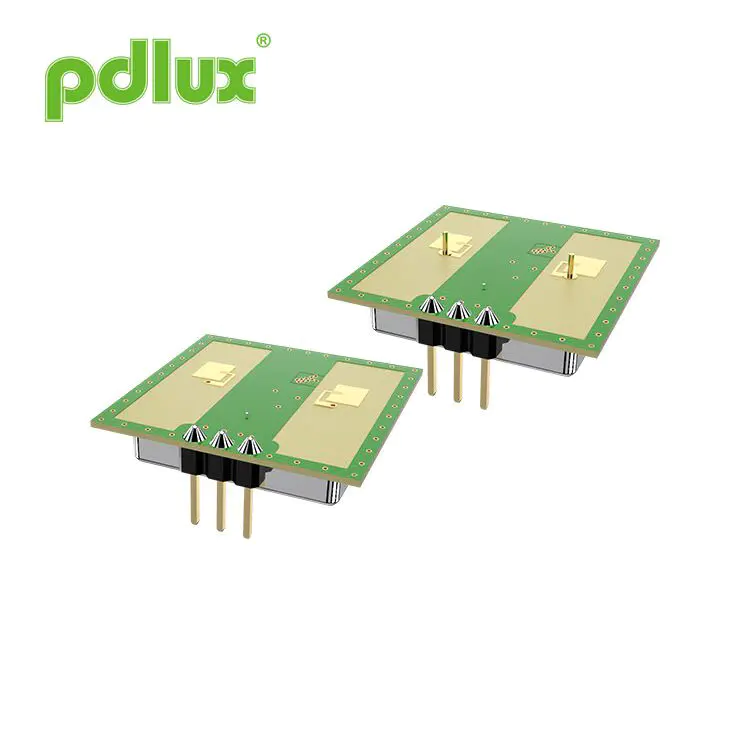

PDLUX PD-V12360A/B K-bånd Høyfølsomhetsbevegelsessensor for Smart Switch & Security er en patentert høyfølsomhetssensor utviklet av det tekniske teamet av PDLUX for K-bånd 360 graders deteksjon. Dette inkluderer V12360A og V12360B. Resultatforskjellen mellom A og B ligger i de forskjellige deteksjonsradiene.
Modell:PD-V12360A/B
Send forespørsel
PD-V12360A/B 24.125GHz mikrobølgeovnsensor
Søknad
.Intelligent bryter
.Vegghengt bryter
.Inntrenger oppdage
PD-V12360-seriensen er en patentert høysensitivitetssensor utviklet av Teknisk team av PDLUX for K-Band 360-graders deteksjon. Denne PDLUX PD-V12360A/B K-bandets bevegelsessensor med høy følsomhet for smart bryter og sikkerhet inkluderer V12360A og V12360b. Ytelsesforskjellen mellom A og B ligger i den forskjellige deteksjonen Radier. Når det er installert i lav høyde, er deteksjonsvinkelen til V12360A større enn det av v12360b. 360 graders deteksjonsvinkel på V12360A er 120 grader (vennligst se til figuren nedenfor), som kan brukes til å installere produkter med høyde mindre enn 5 meter. 360 graders deteksjonsvinkel på V12360B er 80 grader, som kan brukes For å installere produkter med en høyde på mindre enn 10 meter. (Se følgende bilde). Utvidelsen av deteksjonsfølsomheten avhenger av signal-til-støy-forholdet til Amplifiseringskretsen designet av brukeren og programalgoritmen til MCU. På grunn av det brede og fleksible applikasjonsområdet for denne typen analoge sensor. Det er fortsatt mye brukt.

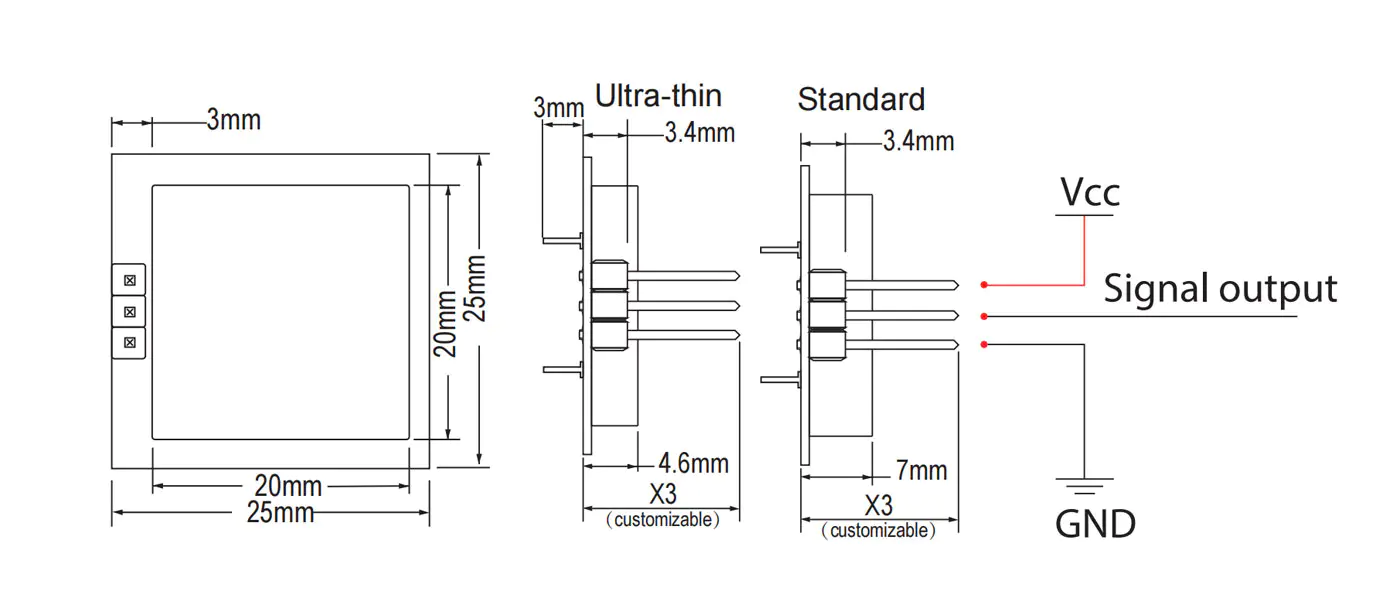

Produktstørrelse

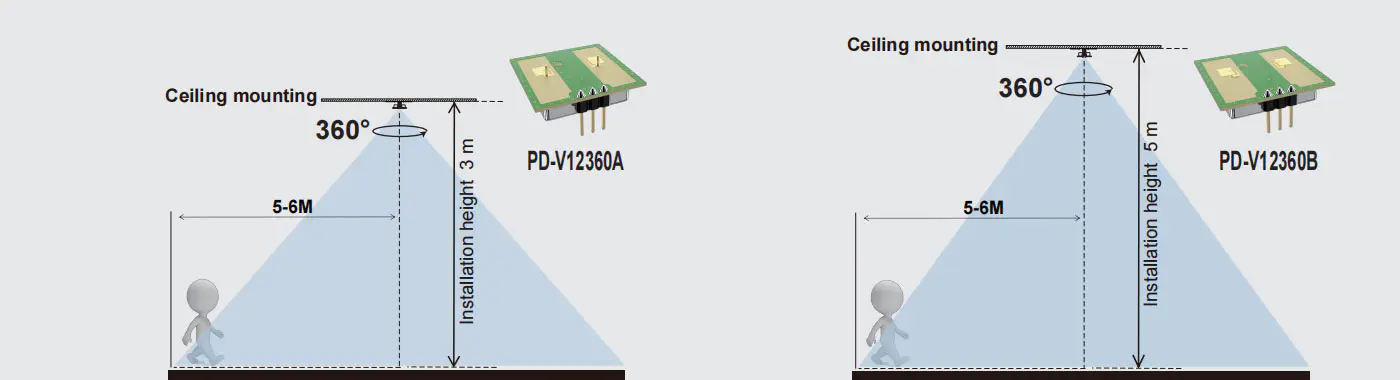

Deteksjonsområde
Tekniske parametere
| Parameter | Merknader | Min | Typ | Maks | Enheter |
| Forsyningsspenning | VCC | 3.0 | 5.0 | 5.25 | V |
| Gjeldende forbruk | ICC | 20 | 35 | 38 | ma |
| Operasjonsmodus | Drevet av PWM, kan den kontrollere arbeidsstrømmen på 3-15mA | ||||
| Pulsbredde | Tpulse | 10 | μs | ||
| Driftstemperatur | Topp | -30 ~+85 | ℃ | ||
| Lagringstemperatur | Tstg | -10 | +60 | ℃ | |
| Stabil tid |
|
<5 | μsek | ||
| Støy |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Frekvensinnstilling | f | 24.000 | 24.125 | 24.250 | GHz |
| A Radiated Power (Authp) | Put | <2.0 | <2,5 | <3.0 | MW |
| Lagring omgivelsesfuktighet | 45%~ 65% | Rh | |||
Advarsel: Det faktiske deteksjonsområdet er relatert til signalforsterkningsforsterkningen til kretsen, den totale utformingen av PCBA og terskelen til MCU.
NOTE1: De utstrålte utslippene er designet for å oppfylle FCC og CE -regler.
NOTE2: Den mottatte signalstyrken (RSS) måles med totalt 1 måter banetap på 70dB.
Note3: Støyspenningene måles fra 10Hz til 100Hz ved utgangsporten, inne i et anekoisk kammer. Merknad 4: Pulsdrift
Spesiell påminnelse
På grunn av at den totale tykkelsen på kretskortet bare er 0,52 mm. Å bruke overdreven sidekraft på pinnene kan føre til at kobberfolien går i stykker. Forårsaker Sensorfeil.
