PDLUX PD24-V1 24,125 GHz Mikrobølgeovn Bevegelsessensor K-bånd Doppler Transceiver Module

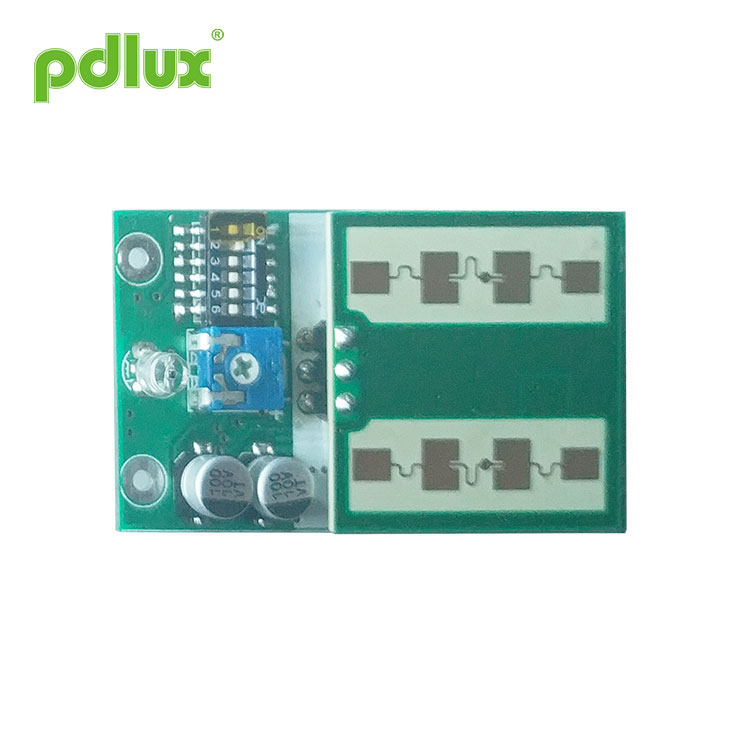

PD24-V1 er en 24,125 GHz mikrobølgeovnsbevegelsessensor er en K-bånd doppler-mottakermodul. Dette er en flat antenne designet av oss selv, som kan utvikle et oppsett med god matchende overføring og mottakelse. Hovedfrekvensen til sensoren er mer stabil. Det er vårt designpatent, egnet for et bredere spekter av omgivelsestemperatur. Med lavere støy, høyere oppløsning og høyere følsomhet. Innebygd antistatisk funksjon. Behandling av lavt strømforbruk og MCU med høy presisjon er vedtatt internt. Sammenlignet med tradisjonelle lignende produkter er ytelsen mer stabil og pålitelig. Denne serien av sensormoduler er ideelle for automatisk belysning, sikkerhet, automatiske dører og smarte hjem.
Selskapet kan også tilpasse høyhastighets mobile detektorer for spesielle formål. Radaravstandsdetektor. Radar tilstedeværelsesdetektor.
Feature Description of PDLUX PD24-V1 24,125 GHz Mikrobølgeovn Bevegelsessensor K-bånd Doppler Transceiver Module
＞ 24 GHz (ISM standard frekvensbånd) bevegelsesdetektor basert på radars arbeidsprinsipp.
＞ Maksimal deteksjonsavstand kan nå mer enn 20 meter. (deteksjonsavstanden når du beveger deg fremover til sensoren)
Justerbar deteksjonsavstand under stabilt miljø med lav forstyrrelse.
＞ Lavt strømforbruk: <2,5mA ved 3V, <3,5mA ved 5V.
Utseende størrelse: 45,5 mm (L) x 26 mm (B) x 13,8 mm (H).
Tekniske parametere
|
Parameter |
Merknader |
Min |
Typ |
Maks |
Enheter |
|
Forsyningsspenningen |
Vcc |
3.0 |
3.3 |
5.0 |
V |
|
Nåværende forbruk |
Icc |
2.5 |
3.0 |
3.5 |
mA |
|
Utgangsstrøm |
2,5 ~ 3,5mA（3 ~ 5V) |
||||
|
Driftstemperatur |
Topp |
-30 ~ + 85 |
℃ |
||
|
Lager temperatur |
Tstg |
-10 |
+60 |
℃ |
|
|
Frekvensinnstilling |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Strålt kraft (EIRP) |
Pout |
<2.0 |
<2.5 |
<3.0 |
mW |
|
Fuktighet ved lagring |
45% ~ 65% RF |
||||
|
Grensesnittdefinisjon Grensesnittet til applikasjonsmodulen er en pinhode med en tonehøyde på 2,54 mm3 pin |
 |
Pin Dunction Description of PDLUX PD24-V1 24,125 GHz Mikrobølgeovn Bevegelsessensor K-bånd Doppler Transceiver Module
|
Nummer |
Pin-navn |
Inngang / utgang |
Forklaring |
|
1 |
Vcc |
Inngang |
Arbeidsspenning: DC3-5V (positiv pol med lav forstyrrelse strømforsyning) |
|
2 |
Signalutgang |
Produksjon |
Høy ytelse 500mS |
|
3 |
GND |
Inngang |
Koble til strømjord (negativ strømforsyning) |
Installation of PDLUX PD24-V1 24,125 GHz Mikrobølgeovn Bevegelsessensor K-bånd Doppler Transceiver Module
1. For å unngå skade på utstyret, må det utvises forsiktighet. ESD-beskyttelsestiltak bør treffes i alle faser av lagring, håndtering, montering og testing. Ikke berør radarantennen og pinnene til denne modulen, og ikke berør pinnene med et multimeter for å måle.
2.For PD24-V1 installert utendørs, kan detektoren oppdage regndråpesignalet når det regner. Det vil si at radardetektoren som er installert utendørs på en regnfull dag, kan oppdage regndråper.
Installasjonsmetode for skall og materialvalg
Under installasjonen skal skallet ikke være laget av metallmateriale eller metallag; Ikke-karbon plastmaterialer eller skum kan brukes.
Riktig metode:
1.Når skallet er laget av plastmaterialer (ABS, PVC osv.), Skal tykkelsen og plassen på skallet estimeres riktig, og antennen skal vikles inn på en måte som ikke kommer i direkte kontakt med strukturen til radar antenne;
2.Når skallet er laget av skummateriale (som Stypopor eller lignende materiale), bør den relative dielektriske konstanten til materialet være nær 1.
Feil metode:
1.Wrap antennen med folie eller noen metalldeler;
2.Sprøyt antennestrukturen med noen form for maling eller lakk;
3. pakk antennen med et CFK-ark (ledende);
4. plastmaterialet er i direkte kontakt med den korroderte antennestrukturen (den har høy permittivitetseffekt på resonansfrekvensen til lappen);
5. urimelig struktur vil føre til unormal radarsensor, og påvisningseffekten vil være verre.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24,125 GHz Mikrobølgeovn Bevegelsessensor K-bånd Doppler Transceiver Module
For 24 GHz radar, ifølge erfaring, kan skallet være laget av plastmateriale med en tykkelse på ca 3 mm, og holde en avstand på ca 6 mm fra overflaten til radarantennen. Hvis det brukes tykkere plastmateriale, må økningen i innsettingstap vurderes; samtidig kan et tilfelle som er for tykt påvirke antennemønsteret.
