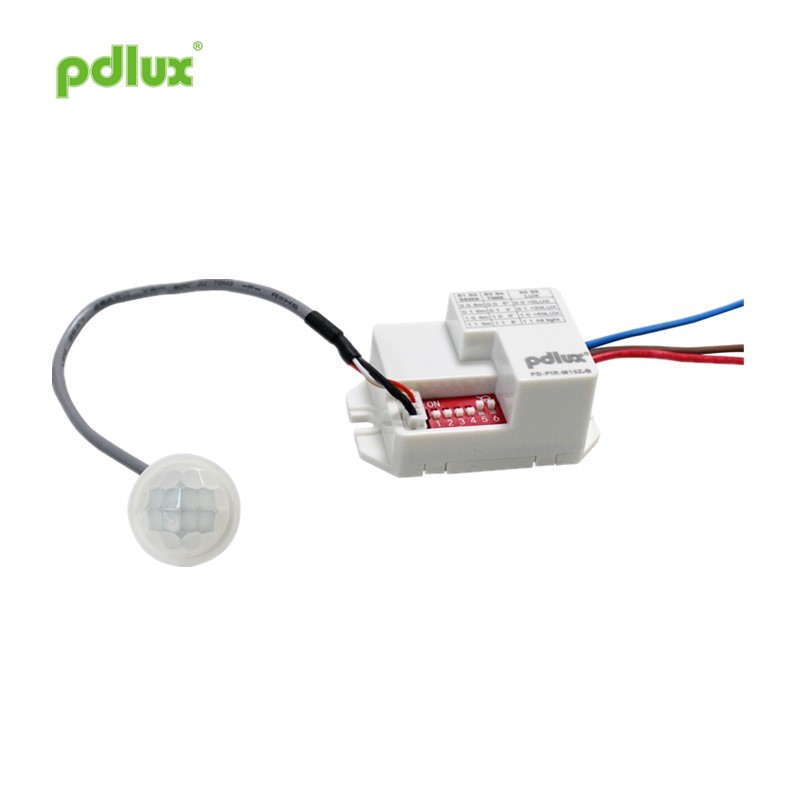

Zero Crossing Technology Infrarød sensor

PD-PIR-M15Z-B Infrarød sensorinstruksjon

Sammendrag

Zero Crossing Technology Infrarød sensor er en digital teknologi av den nyeste versjonen av infrarød sensor. Vedta anti-jamming SMD infrarød sensor. Finier-objektivet er også utstyrt med en sensorstatusindikator og en lysfølsom sensor. Zero Crossing Technology Infrarød sensor vedtar digital presis beregning sinusformet bølgepunktsbryterteknologi, som har sterk impulsstrømskapasitet og er uforlignelig med konvensjonelle produkter. Kan festes til en hvilken som helst annen belastning. Se følgende introduksjon for detaljer.

Funksjon

Spesifikasjoner for Zero Crossing Technology Infrarød sensor

Strømkilde: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Alle belastninger: 1200W Maks. 220-240VAC ¼¼
600W Maks. 100-130VACï¼
Overspenningsstrøm: 50A / 500μS
Deteksjonsvinkel: 100 °
Arbeidstemperatur: -20 ~ + 40 ° C
Arbeidsfuktighet: â ‰ ¤93% RF

Sensorinformasjon

applikasjon

Zero Crossing Technology Infrarød sensor kan brukes med hvilket som helst produkt, eller den kan installeres og brukes uavhengig. Det er to installasjonsmetoder: vegg og tak.
For eksempel, legg til sensoren, fra en normal belysning til automatisk sensorlampe.

Koblingsledningsdiagram 1. Koble brunt og blått med strøm; 2. Koble rød og blå med last.

Merk følgende
â— Installatøren skal ha elektriker eller relevant erfaring;
â— Ikke installer denne maskinen på steder som er utsatt for direkte sollys, der strømmen og temperaturen endres betydelig, for eksempel klimaanlegg og oppvarming;
â - Ikke velg gyngende gjenstander som installasjonsbase;
â- Foran avstandsområdet skal det ikke være noen hindringer eller bevegelige gjenstander som påvirker deteksjonen.
â - Jo høyere omgivelsestemperaturen er, jo lavere er følsomheten til sensoren! Den nominelle deteksjonsavstanden i manualen er avstanden når omgivelsestemperaturen er 22-24 ° C.
På fabrikken er følsomheten satt til 6 meter.

Bemerke
1. Pek linsedelen av sensoren mot stedet der menneskekroppen vanligvis beveger seg.
2. linsedelen er i en posisjon der det naturlige lyset når, slik at den lysfølsomme sensoren inne i linsen bedre kan oppfatte miljøbelysningen.
MERK: Menneskekroppens høyde er forskjellig, bevegelseshastigheten er forskjellig, følsomheten er også forskjellig. Bevegelseshastigheten er 1,0 til 1,5 m / sek. Hvis en persons størrelse og bevegelseshastighet endres, endres deteksjonsavstanden også.

MERK FØLGENDE:
Når du begynner å bruke sensorproduktet for første gang, må du ta hensyn til følgende ting:
1.Den første strømmen trenger å vente i 30 sekunder, hold deg borte fra stedet der sensoren kan oppdage.Etter at lyset har blitt slått av automatisk, kommer menneskekroppen inn i deteksjonsområdet til sensoren og beveger seg i normal bevegelsesretning. Sensoren kan oppdage og kontrollere belastningen for å begynne å virke.
2.For justeringsmetodene for LUX, forsinkelsestid og følsomhet, se innholdet i diagrammene til A, B og C for bruk.

Når du bruker dette produktet, må du justere følsomheten til riktig posisjon du trenger. Ikke juster følsomheten maksimalt, for ikke å få produktet til å fungere normalt på grunn av feil handlinger. Bevegelse forårsaket av små dyr og forstyrrelser fra strømnettet kan føre til at produktet ikke fungerer som det skal.
Når produktet ikke kan fungere normalt, kan du prøve å redusere følsomheten riktig, og deretter teste.

Denne håndboken er innholdet i produktprogrammeringen, vi vil ikke varsle deg separat. Det er strengt forbudt å kopiere innholdet i bruksanvisningen til noe annet formål uten tillatelse fra selskapet.
