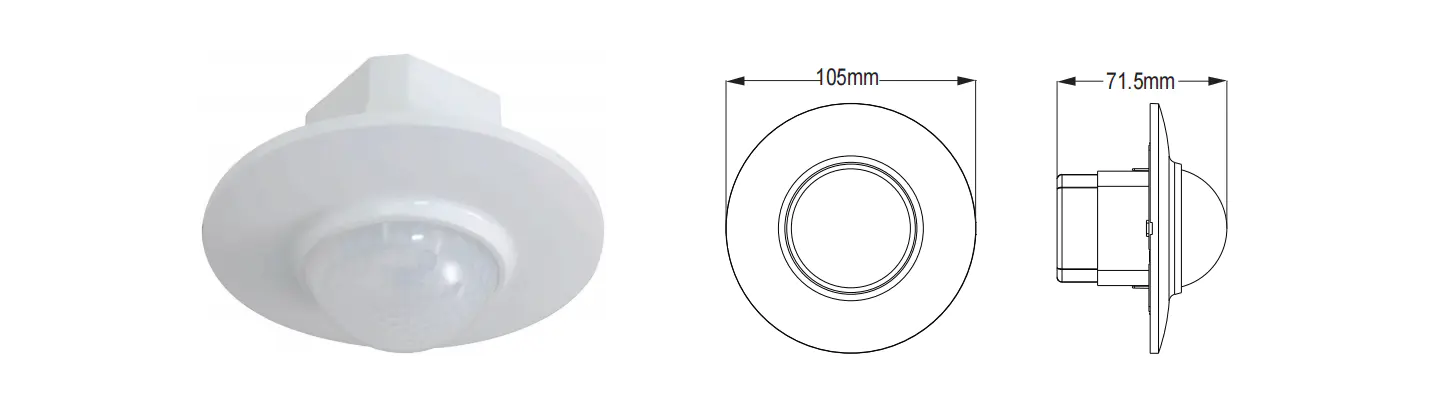

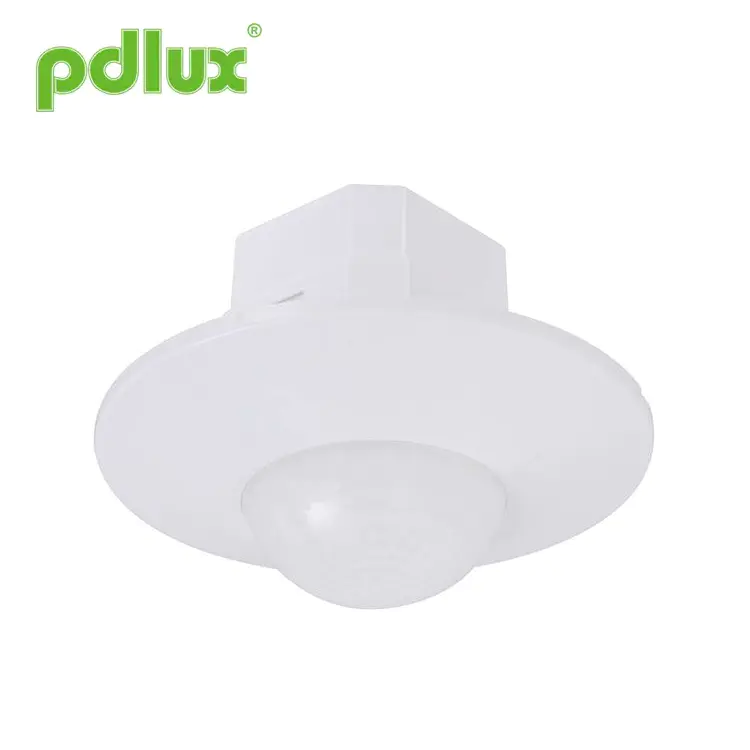

PD-PIR200A 360° tak infrarød bevegelsessensor
Produktet er en ny energisparende bryter, den bruker god følsomhetsdetektor, integrert krets og SMT. Den samler automatikk, praktisk trygg, energisparende og praktiske funksjoner. En detektor inne i komponerer et bredt område deteksjonsfelt, den bruker den infrarøde energien fra mennesket som kontrollsignalkilde, den kan starte belastningen med en gang når man går inn i deteksjonsfeltet. Den kan identifisere dag og natt automatisk. Det er enkelt å installere og brukes mye, og har funksjonene som power show og oppdage show.
Send forespørsel
Sammendrag
Spesifikasjoner
| Strømkilde | 220-240VAC/100-130VAC | Strømfrekvens | 50/60 Hz |
| Resistiv belastning | 1200W maks. 230V/600W maks. 110V | Tidsinnstilling: | min: 8±3 sek maks: 7±2min (justerbar) |
| Deteksjonsvinkel | 360º | Deteksjonsområde (22°C) | 8m Maks.(dia.) (justerbar) |
| Lyskontroll | <3LUX-dagslys (justerbar) | Arbeidstemperatur | -10°C~+40°C |
| Strømforbruk | 0,45 W (statisk 0,1 W) | Installasjonshøyde | 2,5~3,5m |
| Registrering av bevegelseshastighet | 0,6-1,5m/s | Arbeidsfuktighet | <93 % RF |
Merk: Når forskjellige belastninger brukes parallelt, er det nødvendig å fullt ut forstå egenskapene til belastning, og belastningen med spesielt stor innkoblingsstrøm vil forårsake for tidlig skade på reléet inne i induktoren. Hvis det er stor usikkerhet rundt lasten som brukes, kan en oppgradert versjon spesielt designet for å tåle innkoblingsstrøm kan tilpasses.

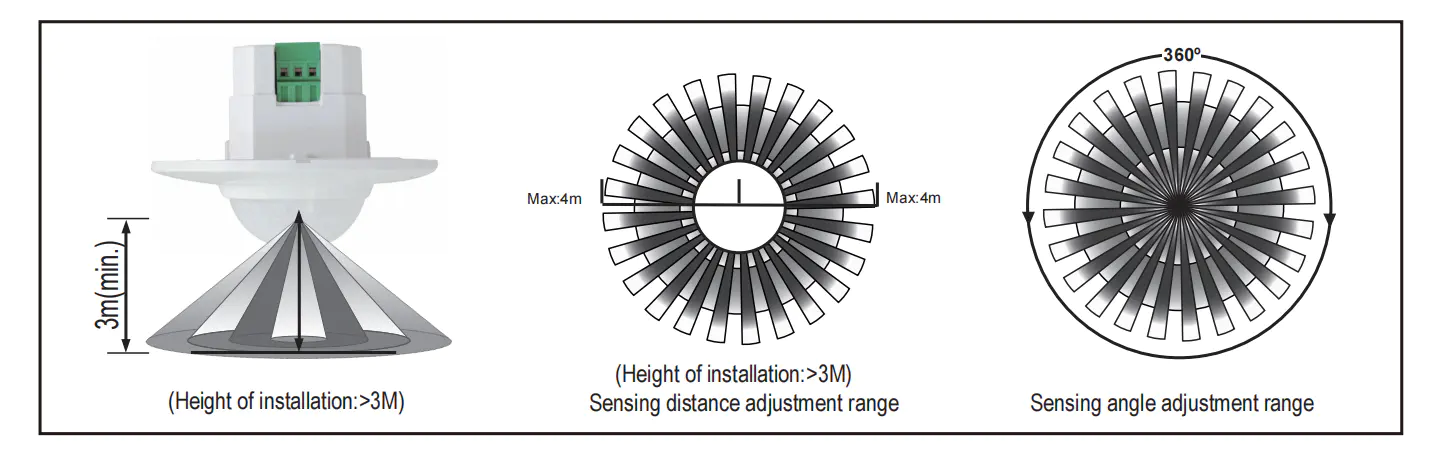

Sensorinformasjon
Funksjon
· Deteksjonsområde kan stilles inn i henhold til installasjonsposisjon og deteksjonsfelt.
· Deteksjonsshowet: LED-en vil blinke to ganger i sekundet når den mottar signalet.
· Tidsinnstilling legges til kontinuerlig: når den mottar det andre induksjonssignalet etter den første induktoren, vil den beregne tid en gang til på resten av førstegangsinnstillingen grunnleggende.(Angi tid)
·Justering av tidsinnstilling: den kan stilles inn etter ønske. Minimum er 8±3 sek; maksimum er 7±2 min.
Installasjon

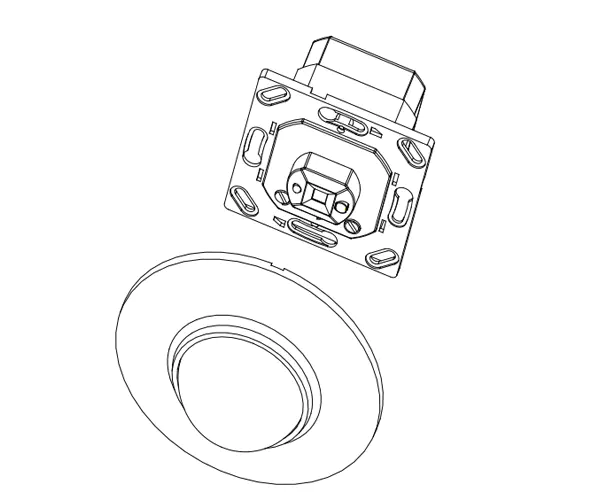

(2) Åpne sensoren som den høyre følgende figuren, ta av sensorpanelet.
(3) Koble strøm- og belastningsledningen til tilkoblingsterminalen til sensoren i henhold til tilkoblingsfiguren;
(4)I henhold til knottinnstilling satt LUX,TIME,SENS;
(5) I henhold til høyre påfølgende figur fester sensoren i koblingsboksen, trykk på panelet og deretter kan du slå på strømmen for å teste.

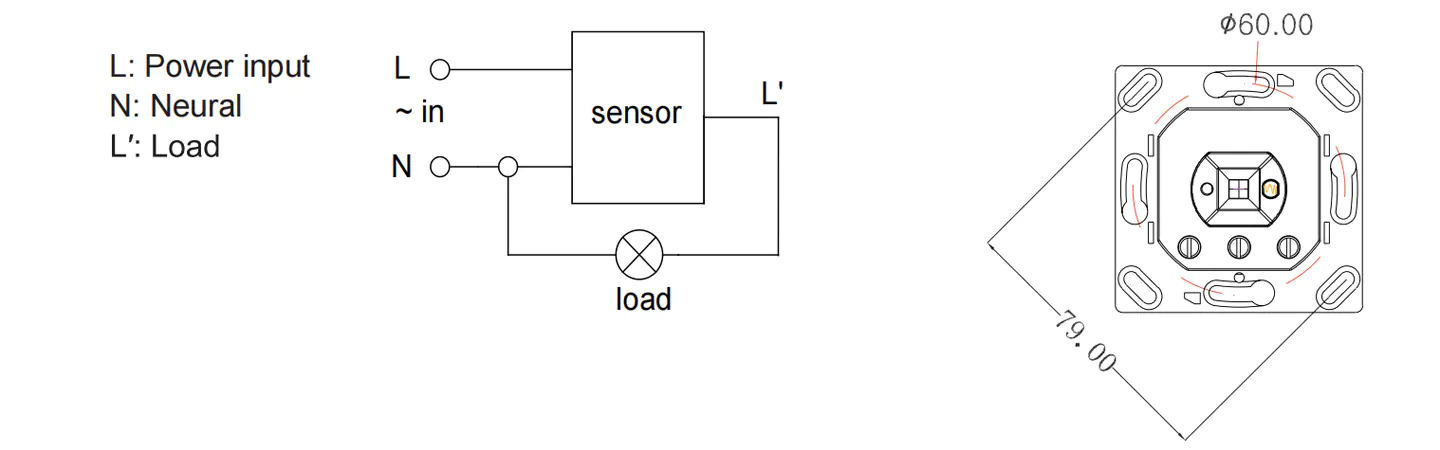

Koblingsledningsskjema

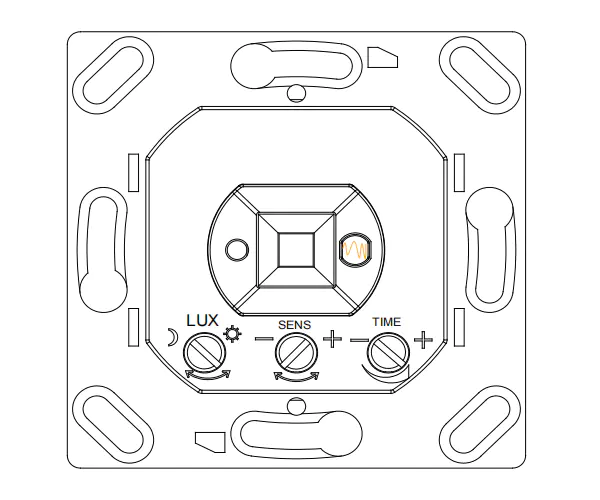

Tilkoblingsskisse (se høyre figur) Test
. Still inn tidsknappen med klokken til minimum.
·Når du slår på strømmen, virker ikke belastningen. Etter 5-10 sek. fungerer belastningen og LED-lampen blinker to ganger hvert sekund. Under ingen induksjonsforhold bør belastningen slutte å virke innen 5-30 sek., og LED-en skal slukke;
·Hvis det gir mening igjen 5-10 sekunder senere etter at den slukner, skal lasten fungere og blinkehastigheten er to ganger per sekund, da vil lasten slutte å virke innen 5-15 sekunder.
·Dreier LUX-knappen med klokken til minimum. Hvis den er testet under omstendighetene under 3LUX, bør belastningen ikke fungere etter at induksjonsbelastningen har stoppet; men hvis du dekker deteksjonsvinduet med ugjennomsiktige gjenstander (håndkle osv.), fungerer belastningen. Under tilstanden uten induksjonssignaler, bør belastningen stoppe i løpet av 5-15 sek.
OBS: Når du bruker dette produktet, vennligst juster følsomheten til en passende posisjon du trenger, vennligst ikke juster følsomheten til maksimum, for å unngå at produktet ikke arbeid som normalt forårsakes av feil bevegelse. Fordi følsomheten er for høy, kan du enkelt oppdage feil bevegelse ved å blåse blader og gardiner, små dyr og feil bevegelse ved forstyrrelse av strømnettet og elektrisk utstyr. Alle som fører produktet fungerer ikke normalt!
Når produktet ikke fungerer normalt, prøv å senke følsomheten på riktig måte, og test det deretter.
Notater
Unngå å installere den på uroobjektene.
Det skal ikke være hindringer og objekter i bevegelse foran deteksjonsvinduet som påvirker deteksjonen.
Unngå å installere den i nærheten av soner for lufttemperaturendringer som klimaanlegg, sentralvarme osv.
Med tanke på din sikkerhet, vennligst ikke åpne dekselet når du finner festet etter installasjonen.
Hvis det er forskjell mellom produkt og instruksjon, vennligst referer til produktet hovedsakelig.
Noe problem og løst måte
Lasten fungerer ikke:
a. Kontroller at strøm- og belastningstilkoblingen er riktig.
b. Sjekk om belastningen er god.
c. Sjekk om arbeidslyset samsvarer med lysstyringen.
Følsomheten er dårlig:
a. Vennligst sjekk om det er hindring foran deteksjonsvinduet for å påvirke mottak av signalene.
b. Kontroller om omgivelsestemperaturen er for høy.
c. Vennligst sjekk om signalkilden er i deteksjonsfeltene.
d. Vennligst sjekk om installasjonshøyden tilsvarer høyden vist i instruksjonen.
e. Vennligst sjekk om den bevegelige orienteringen er riktig.
Sensoren kan ikke stenge lasten automatisk:
en. Sjekk om det er kontinuerlige signaler i deteksjonsfeltene.
b. Sjekk om tidsinnstillingen er satt til lengst.
c. Sjekk om strømmen samsvarer med instruksjonene.
d. Sjekk om temperaturendringen åpenbart nærmer seg sensoren, for eksempel klimaanlegg eller sentralvarme osv
·Når den brukes i forskjellige miljøer, vennligst ikke juster følsomheten til det høyeste.
For det kan lett føre til funksjonsfeil.
●Bekreft med profesjonell installasjon.
●Kutt strømforsyningen før installasjon og fjerning.
●Forsikre deg om at du har slått av strømmen av sikkerhetshensyn.
● Feil bruk forårsaket tap, produsenten påtar seg ikke noe ansvar.
Vi er forpliktet til å fremme produktkvaliteten og påliteligheten, men alle elektroniske komponenter har visse sannsynligheter for å bli ineffektive, noe som vil forårsake noen problemer. Ved utformingen har vi tatt hensyn til overflødige design og vedtatt sikkerhetskvoter for å unngå problemer. Denne instruksjonen, uten vår tillatelse, skal ikke kopieres til andre formål.
