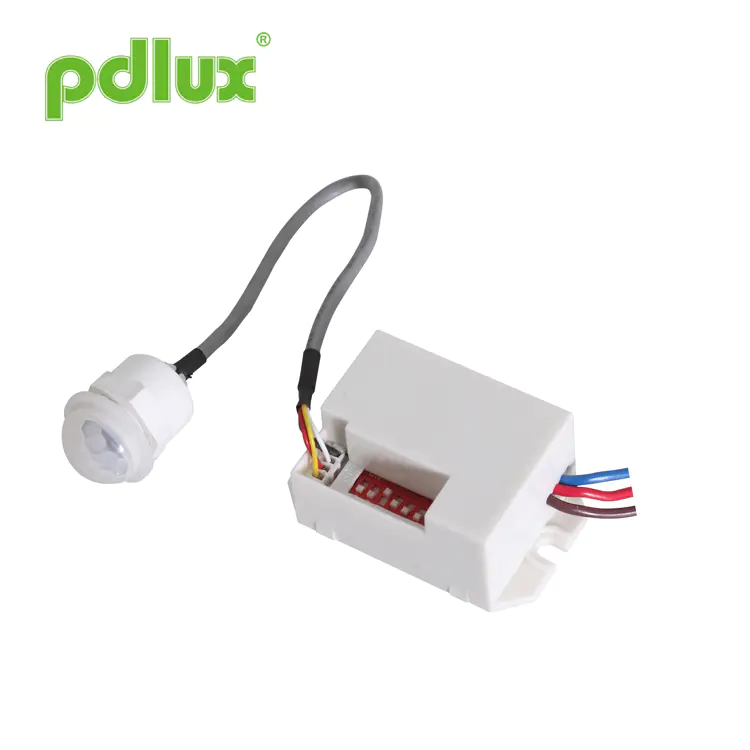

PIR-bevegelsessensor Smart detektor 220-240V/100-130V AC

PIR-bevegelsessensor Smart Detector 220-240V/100-130V AC er en automatisk sensorbryter for energi, den kan identifisere dag og natt. Den vedtar infrarød detektor, IC og SMD -teknologi, når noen går inn i detekteringsområdet og utløste det fungerer, den infrarøde detektoren slår på lampen, etter at han forlater rekkevidden, vil lampen slå seg av automatisk. Den kan oppdage omgivelseslysbelysningen automatisk og stille inn og justere verdien etter det faktumbehov. Slik som lyset vil slå på og fungerer når belysningen om omgivelseslys er under å sette verdi. Når den overskrider innstillingsverdien, vil lyset slutte å fungere. Det kan installeres i innendørs, korridor og offentlig bygning.

Modell:PD-PIR115

Send forespørsel

PIR Motion Sensor Smart Detector 220-240V/100-130V AC

Spesifikasjoner

Strømkilde	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Tidsinnstilling	5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min (regulerbar)
Rangert belastning	800W Max.Tungsten (220-240VAC) 200W Max.Fluorescent & LED (220-240VAC) 400W Max.Tungsten (100-130VAC) 100W Max.Fluorescent & LED (100-130VAC)	Lysstyring	<10lux ~ 2000lux (justerbar)
Deteksjonsområde	8m (22 ° C) (justerbar)	Deteksjonsvinkel	100 °
Arbeidstemperatur	-10 ~+40 ° C.	Arbeidende fuktighet	≤93%RH

Navn på hver del

Name of each part

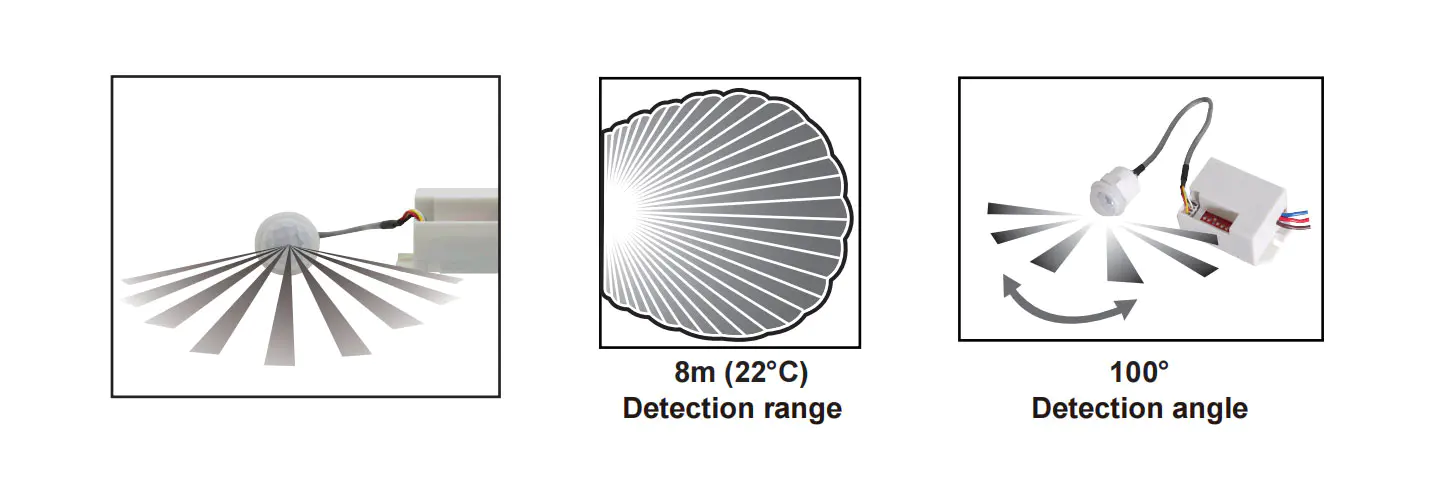

Sensorinformasjon

Sensor information

Funksjon

1.ADOPTS 8-bit DIP-bryter:
· Du kan velge å jobbe lys for å fungere bare i lyset under 10Lux eller i et hvilket som helst lys;
· Justerbar følsomhet;
· Velg arbeidstidsforsinkelse av belastningen: 5s, 30s, 1min, 3min, 5min, 8min.
2. Tiden som belastningsarbeidet kan forsinke automatisk:
Det beregner tiden etter den siste sensingen;
3.Out Connect Infrared Detector and Sensitization Resistor;
4. Simple struktur og bruk praktisk.

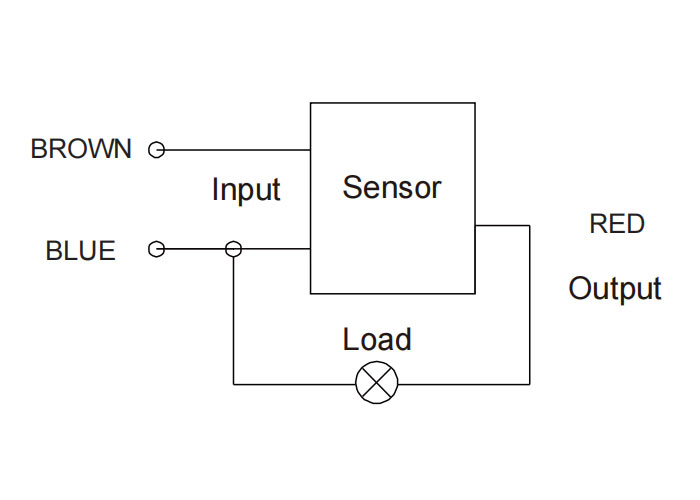

Tilkoblingstråddiagram

1. Koble brunt og blått med kraft;
2. Koble rødt og blått med belastning.

DIP -bryterinnstilling

1． Working Light () Velg:
· Når ingen lysbilde til ON, kan det fungere i hvilken som helst lys grad;
· Når du glir til på, kan det bare fungere om natten (<10LUX).
2. Følsomhet () Velge:
· Når ingen glir til på, høy følsomhet;
· Når du glir til på, lav følsomhet.
3. tid-forsinkelse (5 "， 30" ， 1 '， 3' ， 5 '， 8')
Når du velger en viss tidsforsinkelse, skyver du den bare til på posisjon.

Oppmerksomhet: Når du bruker dette produktet, kan du justere følsomheten til en passende posisjon du trenger, vennligst ikke juster følsomheten til maksimum, for å unngå at produktet ikke fungerer normalt forårsaket av feil bevegelse. Fordi følsomheten er for høy lett å oppdage feil Bevegelse ved å blåse blader og gardiner, små dyr og feil bevegelse ved forstyrrelse av kraftnett og elektrisk utstyr. Alle de som leder produktet fungerer ikke normalt!
Når produktet ikke fungerer normalt, kan du prøve å senke følsomheten på riktig måte, og teste den deretter.

Test

· Skyvdyppen 5 ″ til på posisjon og annet er på opprinnelig posisjon;
· Slå på strømmen, etter at belastningen er slått av, kommer sensoren inn i stabil arbeidstilstand;
· Føl deg en gang, lasten slås på, og etter 5 -tallet slår den automatisk av;
· Hvis glidedyp () til på posisjon, test den på dagtid, forstå den, vil ikke lasten være på, dekke sensibiliseringsmotstanden med ugjennomsiktig objekt, føle at den igjen, lasten vil være på, og etter 5s sving den sving av Automaticall.

For anledninger

Det kan installeres i innendørs, korridor og offentlig bygning.
Installert inne på enheten med ikke-metalliske materialer.
F.eks, tilsett sensoren, fra en normal belysning til automatisk sensorlampe.
For occasions

Driftsprinsippet for lysstyring
Operating principle of the light-control

Driftsprinsipp for tidssetting
Operating principle of time setting

Vær oppmerksom på installasjonen
Pay attention to installation

Oppmerksomhet

· Det installasjonspersonellet skal være elektriker eller med korrelasjonserfaring;
· Sørg for ikke å installere enheten på stedet der solskinn, strøm og temperaturendring åpenbart, for eksempel klimaanlegg, luftvarme;
· Ikke velg Sway -objektet som installasjonsbase;
· Foran sanseområdet skal det ikke være noen hindring eller bevegelig objekt for å påvirke deteksjonen.

Bemerke

1. Hold sensoren ansikt til området der mennesket vanligvis beveger seg.
2. Hold sensoren ansikt til plasseringen av omgivelseslyset for å få mye mer eksakt oppstillingsinnstilling.
3. Hvis det oppdager signalet igjen innen tidsinnstillingen, vil tidsinnstillingen bli overløyet.

Noe problem og løst måte

1. Belastningen fungerer ikke:
A: Kontroller om tilkoblingsledningen av strøm og belastning er riktig;
B: Kontroller om belastningen er god;
C: Kontroller om arbeidslyssettet tilsvarer lyskontroll.
2. Følsomheten er dårlig:
A: Vennligst sjekk om det har hindre foran deteksjonsvinduet for å få signalet;
B: Kontroller om omgivelsestemperaturen er for høy;
C: Kontroller om induksjonssignalkilden er i deteksjonsfeltene;
D: Kontroller om installasjonshøyden tilsvarer høyden som vises i instruksjonen;
E: Vennligst sjekk om den bevegelige orienteringen er riktig.
3. Sensoren kan ikke slå av lasten automatisk:
A: Vennligst sjekk om det er kontinuerlig signal i deteksjonsfeltet;
B: Kontroller om tidsinnstillingen er den lengste;
C: Kontroller om strømmen samsvarer med instruksjonen;
D: Kontroller om temperaturen nær sensoren er åpenbart, for eksempel klimaanlegg eller sentralvarme etc.

● Når du brukes i forskjellige miljøer, må du ikke justere følsomheten til det høyeste.
Fordi det lett kan føre til funksjonsfeil.
● Bekreft med prefessional installasjon.
● Kutt av strømforsyningen før installasjons- og fjerningsoperasjoner.
● Forsikre deg om at du har kuttet av kraften for sikkerhetsformål.
● Feil drift forårsaket tap, produsenten påtar seg ikke noe ansvar.
Vi er opptatt av å fremme produktkvalitet og pålitelighet, men alle de elektroniske komponentene har visse sannsynligheter for å bli ineffektive, noe som vil forårsake noen problemer. Når utformingen, har vi lagt merke til overflødige design og vedtatt sikkerhetskvote for å unngå problemer.
Denne instruksjonen, uten vår tillatelse, bør ikke kopieres for andre formål.
